EPSON晶振,2520晶振,SG-9101CG晶振
频率：0.67~170MHZ

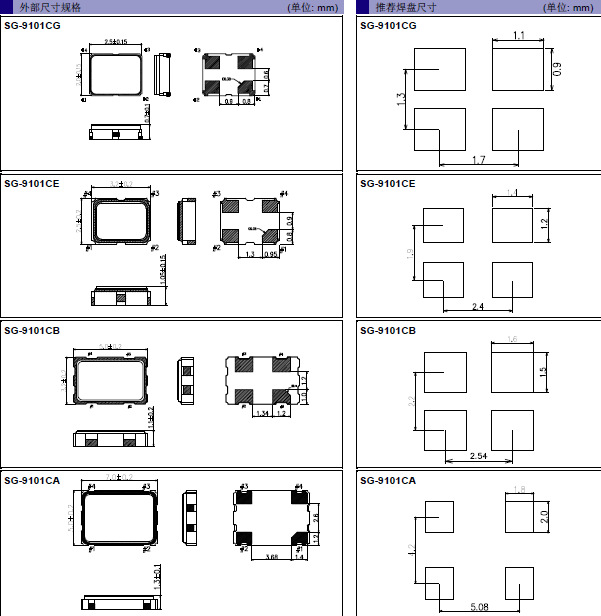

尺寸：2.5×2.0mm
EPSON晶振,2520晶振,SG-9101CG晶振,EPSON爱普生公司成立于1942年5月，总部位于日本长野县诹访市，是数码映像领域的全球领先企业。日本精工爱普生接受了中国苏州政府2007 年的招商引资,命名为【爱普生拓优科梦水晶元器件（苏州）有限公司】 爱普生拓优科梦（Epson Toyocom）是精工爱普生株式会社与爱普生（中国）有限公司 [1] 共同投资成立的有限责任公司（外商合资）.目前注册资本2500万美金.现员工人数:2000人.主要从事压电石英晶体系列产品的生产,投资初期主要生产32.768KHZ系列产品,从2009年起32.768K系列产品转向马来西亚量产.苏州爱普生工厂就以生产高端的石英晶体振荡器为主,普通石英晶体谐振器为辅。
贴片有源石英晶振是指在普通无源晶振上增加了电压，内部集成了相应IC与电容电阻，需要在净化万级车间生产，并且在密封机器设备中焊接加盖，内部封装模式是指在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使组件在真空下电阻减小；3.气密性高。此技术为研发及生产超小型、超薄型石英晶体元器必须攻克的关键技术之一。可编程晶体振荡器,超小型2520贴片晶振,SG-9101CG晶振
| 项目 | 符号 | 规格说明 | 条件 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 电源电压 | V CC | 1.80 V Typ. | 2.50 V Typ. | 3.30 V Typ. | |||||||||
| 1.62 to 1.98V | 1.98 to 2.20V | 2.20 to 2.80V | 2.70 to 3.63 V | ||||||||||
| 输出频率范围 | f 0 | 0.67 MHz to 170 MHz | |||||||||||
| 储存温度 | T_stg | -40℃ to +125℃ | 裸存 | ||||||||||
| 工作温度 | T_use |
G: -40℃ to +85℃ H: -40℃ to +105℃ |
|||||||||||
| 频率稳定度*1 | f_tol | ±50 x 10 -6 | |||||||||||
| 功耗 | I CC | 3.4mA Max. | 3.5mA Max. | 3.6mA Max. | 3.7mA Max. | T_use= +105℃ |
无负载条件 f 0 = 20 MHz |
||||||
| 2.9mA Typ. | 3.0mA Typ. | 3.2mA Typ. | T_use= +25℃ | ||||||||||
| 5.7mA Max. | 6.0mA Max. | 6.9mA Max. | 8.3mA Max. | T_use= +105℃ |
无负载条件 f 0 = 170 MHz |
||||||||
| 4.9mA Typ. | 5.9mA Typ. | 7.0mA Typ. | T_use= +25℃ | ||||||||||
| 输出禁用电流 | I_dis | 3.4mA Max. | 3.4mA Max. | 3.5mA Max. | 3.7mA Max. | OE=GND , f 0 = 170 MHz | |||||||
| 待机电流 | I_std | 0.9μA Max. | 1.0μA Max. | 1.5μA Max. | 2.5μA Max. | T_use= +105℃ | ST = GND | ||||||
| 0.3μA Typ. | 0.4μA Typ. | 0.5μA Typ. | 1.1μA Typ. | T_use= +25℃ | |||||||||
| 占空比 | SYM | 45% to 55% | 50% V CC级 | ||||||||||
|
输出电压 (DC特性) |
V OH | 90% V CC Min. | [mA] | ||||||||||
| tr / tf | Vcc | A | B | C | D | ||||||||
|
默认 (f 0>40MHz) 快速 |
IOH | -2.5 | -3.5 | -4.0 | -5.0 | ||||||||
| I OL | 2.5 | 3.5 | 4.0 | 5.0 | |||||||||
|
默认 (f 0≦40MHz) |
IOH | -1.5 | -2.0 | -2.5 | -3.0 | ||||||||
| V OL | 10% V CC Max. | I OL | 1.5 | 2.0 | 2.5 | 3.0 | |||||||
| 缓慢 | IOH | -1.0 | -1.5 | -2.0 | -2.5 | ||||||||
| I OL | 1.0 | 1.5 | 2.0 | 2.5 | |||||||||
|
A: 1.62 to 1.98 V , B: 1.98 to 2.20 V C: 2.20 to 2.80 V , D: 2.70 to 3.63 V |
|||||||||||||
| 输出负载条件 | L_CMOS | 15pF Max. | |||||||||||
| 输入电压 | V IH | 70% V CC Min. | OE or ST | ||||||||||
| V IL | 30% V CC Max. | ||||||||||||
| 上升/下降时间 | 默认 | tr / tf | 3.0 ns Max. | f 0 > 40MHz |
20% V CC to 80% VCC L_CMOS=15pF |
||||||||
| 6.0 ns Max. | f 0 ≦ 40MHz | ||||||||||||
| 快速 | 3.0 ns Max. | f 0=0.67to170MHz | |||||||||||
| 缓慢 | 10.0 ns Max. | f 0=0.67to20MHz | |||||||||||
| 禁用时间 | t_stp | 1 μs Max. | 从OE和ST 引脚越过30％的Vcc时测量 | ||||||||||
| 启用时间 | t_sta | 1 μs Max. | 从OE引脚越过70％的Vcc时测量 | ||||||||||
| 恢复时间 | t_res | 3 ms Max. | 从ST引脚跨越70％Vcc时测量 | ||||||||||
| 振荡器启动时间 | t_str | 3 ms Max. | 从Vcc达到其额定的最小值，1.62 V随时间测量 | ||||||||||
所有石英晶体振荡器和实时时钟模块都以IC形式提供。
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。
电源线路
电源的线路阻抗应尽可能低。
输出负载
建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND。
热影响
重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。
安装方向
振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。可编程晶体振荡器,超小型2520贴片晶振,SG-9101CG晶振
爱普生株式会社EPSON晶振不仅遵守与环保相关的法规、条例及其他本公司赞同的要求事项,也根据需要自主性的制定基准,通过持续性的展开环保活动来预防污染。
在设定环保目的与目标展开活动的同时,定期重审环境管理体系,努力提高环保活动的水平。
爱普生株式会社EPSON晶振通过与地区的交流及社会贡献活动，为地区的环保做贡献。
将环保活动的信息向公司内外公开，积极努力的与地区社会及相关人员建立信赖关系，为社会的发展做出贡献。
通过此方针的公文化，在向公司员工及从事本事业领域业务的所有相关人员彻底传达的同时，也向公司外部公开。
爱普生晶振集团公司将关注所有环境适用的法律、法规和协议的遵守情况。另外为更有效的进行环境保护，将建立自己的特有的环境标准。
精工爱普生晶振集团将在各领域内的商务运作中实施持续改进，包括能源资源的保持，回收再利用以及减少废弃物等。
创造并提供专研了“省、小、精”的32.768K钟表晶振,温补晶振,石英晶振,有源晶振等水晶元器件及其关联产品；并且构筑和革新既可以降低 环境负荷又可以提高生产性的生产流程的活动。可编程晶体振荡器,超小型2520贴片晶振,SG-9101CG晶振
