EPSON晶振,VCXO晶振,VG-4231CA晶振

频率：1~60MHZ

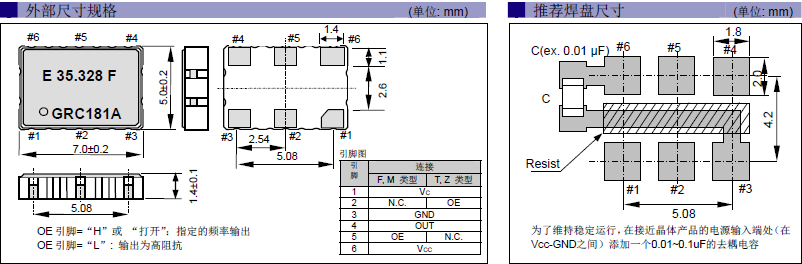

尺寸：5.0×7.0mm

VCXO是指这款晶体产品控制功能只有单压控也就是电压控制功能，产品本身频率精度可以随着电压搞定起伏来自动调整频率，使产品永远控制在一定的频率范围，压控晶振（VCXO）压控石英晶体振荡器基本解决方案,PECL输出,输出频率60 MHz到200 MHz之间,出色的低相位噪声和抖动,三态功能,应用：SDH/ SONET,以太网,基站,笔记本晶振应用, VCXO,压控晶体应用：调制解调器,ADSL网络控制器,无线基站,程控交换设备智能手机,笔记本晶振等。符合RoHS/无铅。

订购热线：0755-27838351

EPSON晶振,VCXO晶振,VG-4231CA晶振,EPSON爱普生公司成立于1942年5月，总部位于日本长野县诹访市，是数码映像领域的全球领先企业。日本精工爱普生接受了中国苏州政府2007 年的招商引资,命名为【爱普生拓优科梦水晶元器件（苏州）有限公司】爱普生拓优科梦（Epson Toyocom）是精工爱普生株式会社与爱普生（中国）有限公司共同投资成立的有限责任公司（外商合资）.目前注册资本2500万美金.现员工人数:2000人.主要从事压电石英晶体系列产品的生产,投资初期主要生产32.768KHZ系列产品,从2009年起32.768K系列产品转向马来西亚量产.苏州爱普生工厂就以生产高端的石英晶体振荡器为主,普通石英晶体谐振器为辅。

石英晶体振荡器在设计时就与各款型号IC匹配等相关技术，使用IC与晶片设计匹配技术：是高频振荡器研发及生产过程必须要解决的技术难题。在设计过程中除了要考虑石英晶体谐振器具有的电性外，还有石英晶体振荡器的电极设计等有它的特殊性，必须考虑振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数。5070贴片晶振,压控晶体振荡器,VG-4231CA晶振

项目	符号	VG-4231CA	VG-4232CA	条件
输出频率范围	f ₀	1.000MHz to 60.000MHz	60.001MHz to 80.000MHz	请联系我们以便获取其它可用频率的相关信息。 http://www.seikocrystal.com
电源电压	V _CC	H:5.0V ±0.5V, C:3.3V ±0.3V	C:3.3V ±0.165V
压控电压	V _C	H:2.5V ±2.0V, C:1.65V ±1.5V	1.65V ±1.65V
储存温度	T_stg	-40°C to +125°C	-55°C to +125°C	裸存
工作温度	T_use	如下表所示
频率稳定度	f_tol	如下表所示		V _C =2.5V(H),V _C =1.65V(C)
功耗	I _CC	H:20mA Max. , C: 10mA Max.	35mA Max.	无负载条件
输出禁用电流	I_dis	H:15mA Max. , C: 7mA Max.	25mA Max.	OE=GND
频率控制范围	F_cont	R:±130 × 10 ^-6	-
绝对频率控制范围*1	APR	D:±80 × 10 ^-6 Min., G:±65 × 10 ^-6 Min.	±50 × 10 ^-6 Min.
调制特性	BW	15kHz Min.	5kHz Min.	±3dB（at 1kHz）
输入电阻	Rin	50kΩ Min.	80kΩ Min.	F或T类型	DC极
输入电阻	Rin	H:- , C:10MΩ Min.	-	M或Z类型	DC极
频率变化极	-	正极
占空比	SYM	40% to 60%	45% to 55%	CMOS负载:50% V _CC极
输出电压	V _OH	V _CC -0.4V Min.	90% V _CC Min.	I _OH =-4mA(H) I _OH =-0.8mA(C)
输出电压	V _OH	0.4V Max.	10%V _CC Max.	I _OL =4mA(H ) ,I _OL =3.2mA(C)
输出负载条件 (CMOS)	L_CMOS	15pF Max.		CMOS负载
输入电压	V _IH	70% V _CC Min.		OE 终端
输入电压	V _IL	30% V _CC Max.		OE 终端
上升/下降时间	tr / tf	4ns Max.	5ns Max.	CMOS负载: 20% V _CC to 80% V _CC极
振荡启动时间	t_str	10ms Max.		在90% V _CC时，所需时间为0秒
频率老化	f_aging	±10 × 10 ^-6 Max. *2	频率稳定度包含	+25°C,10年

5070贴片晶振,压控晶体振荡器,VG-4231CA晶振

所有产品的共同点

1：抗冲击

抗冲击是指晶振产品可能会在某些条件下受到损坏。例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响。

2：辐射

将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射。

3：化学制剂 / pH值环境

请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品。

4：粘合剂

请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能。）

5：卤化合物

请勿在卤素气体环境下使用晶振。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。

6：静电

过高的静电可能会损坏贴片晶振,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。5070贴片晶振,压控晶体振荡器,VG-4231CA晶振

爱普生株式会社石英贴片晶振不仅遵守与环保相关的法规、条例及其他本公司赞同的要求事项,也根据需要自主性的制定基准,通过持续性的展开环保活动来预防污染。在设定环保目的与目标展开活动的同时,定期重审环境管理体系,努力提高环保活动的水平。

爱普生晶振集团将建立可行的技术及经济性环境目标，并确保其环境保护活动的质量。将环保活动的信息向公司内外公开，积极努力的与地区社会及相关人员建立信赖关系，为社会的发展做出贡献。

创造并提供专研了“省、小、精”的32.768K钟表晶振,贴片石英晶振,温补晶振,石英晶振,有源晶振,压控晶体振荡器等水晶元器件及其关联产品；并且构筑和革新既可以降低环境负荷又可以提高生产性的生产流程的活动。

建立目标指标、监测程序，利用最好的管理手段，应用节约成本的技术，持续改进我们的环境表现。我们承诺采取积极的、预防性的战略管理来对自然环境和地方社区的影响最小化。

爱普生晶振集团公司将关注所有环境适用的法律、法规和协议的遵守情况。另外为更有效的进行环境保护，将建立自己的特有的环境标准。5070贴片晶振,压控晶体振荡器,VG-4231CA晶振
