EPSON晶振,贴片晶振,VG-4512CA晶振

频率：80~200MHZ

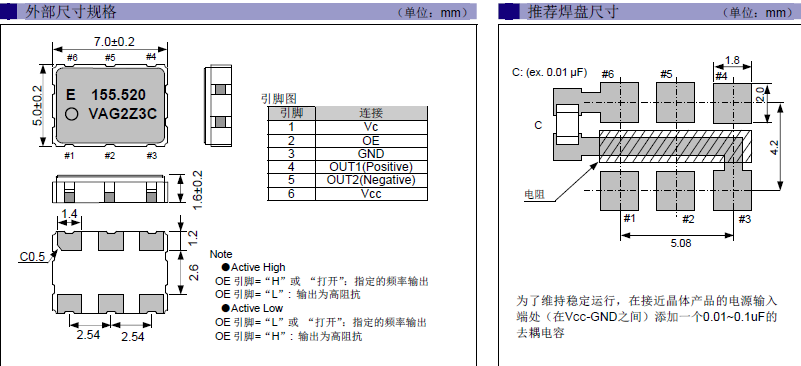

尺寸：5.0×7.0mm

有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC（TSSOP封装,TVSOP封装）同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接（无铅对应）产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要..

订购热线：0755-27838351

EPSON晶振,贴片晶振,VG-4512CA晶振,EPSON爱普生公司成立于1942年5月，总部位于日本长野县诹访市，是数码映像领域的全球领先企业。日本精工爱普生接受了中国苏州政府2007 年的招商引资,命名为【爱普生拓优科梦水晶元器件（苏州）有限公司】爱普生拓优科梦（Epson Toyocom）是精工爱普生株式会社与爱普生（中国）有限公司共同投资成立的有限责任公司（外商合资）.目前注册资本2500万美金.现员工人数:2000人.主要从事压电石英晶体系列产品的生产,投资初期主要生产32.768KHZ系列产品,从2009年起32.768K系列产品转向马来西亚量产.苏州爱普生工厂就以生产高端的石英晶体振荡器为主,普通石英晶体谐振器为辅。

石英晶体振荡器在设计时就与各款型号IC匹配等相关技术，使用IC与晶片设计匹配技术：是高频振荡器研发及生产过程必须要解决的技术难题。在设计过程中除了要考虑石英晶体谐振器具有的电性外，还有石英晶体振荡器的电极设计等有它的特殊性，必须考虑振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数。有源晶体振荡器,差分VCXO晶振,VG-4512CA晶振

项目	符号	VG-4512CA晶振规格说明	条件
输出频率范围	f ₀	80.000MHz ~ 200.000MHz	请联系我们以便获取其它可用频率的相关信息。http://www.seikocrystal.com
电源电压	V _CC	3.3V ±0.165V
储存温度范围	T_stg	-55°C ~ +125°C	裸存
工作温度范围	T_use	如下表所示
频率稳定度	f_tol	±50 × 10 ^-6 Max.	频率老化包含(20年)
功耗	I _CC	60mA Max.	50Ω
绝对频率控制范围*1	APR	如下表所示	V _C = 1.65V ±1.65V
输入电阻	Rin	100kΩ Min.	DC 级别
频率变化极	―	正极	V _C = 0.15V ~ 3.15V
占空比	SYM	45% ~ 55%	-
输出电压	V _OH	V _CC -1.1V Min.	-
输出电压	V _OL	V _CC -1.5V Max.	-
输出负载条件(ECL)	L_ECL	LV-PECL
输入电压	V _IH	70% V _CC Min.
输入电压	V _IL	30% V _CC Max.
上升时间/ 下降时间	tr / tf	1.0ns Max.	20% V _CC ~ 80% V _CC极
振荡启动时间	t_str	10ms Max.	在电源电压最低时，所需时间为0秒
频率老化	f_aging	频率稳定度包含	+25°C,V _CC =3.3V,20年

有源晶体振荡器,差分VCXO晶振,VG-4512CA晶振

所有产品的共同点

1：抗冲击

抗冲击是指晶振产品可能会在某些条件下受到损坏。例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响。

2：辐射

将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射。

3：化学制剂 / pH值环境

请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品。

4：粘合剂

请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能。）

5：卤化合物

请勿在卤素气体环境下使用晶振。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。

6：静电

过高的静电可能会损坏贴片晶振,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。有源晶体振荡器,差分VCXO晶振,VG-4512CA晶振

爱普生株式会社石英晶体振荡器不仅遵守与环保相关的法规、条例及其他本公司赞同的要求事项,也根据需要自主性的制定基准,通过持续性的展开环保活动来预防污染。

在设定环保目的与目标展开活动的同时,定期重审环境管理体系,努力提高环保活动的水平。

爱普生株式会社通过与地区的交流及社会贡献活动，为地区的环保做贡献。

将环保活动的信息向公司内外公开，积极努力的与地区社会及相关人员建立信赖关系，为社会的发展做出贡献。

通过此方针的公文化，在向公司员工及从事本事业领域业务的所有相关人员彻底传达的同时，也向公司外部公开。

爱普生石英晶体集团将建立可行的技术及经济性环境目标，并确保其环境保护活动的质量。

爱普生晶振集团公司将关注所有环境适用的法律、法规和协议的遵守情况。另外为更有效的进行环境保护，将建立自己的特有的环境标准。

精工爱普生晶振集团将在各领域内的商务运作中实施持续改进，包括能源资源的保持，回收再利用以及减少废弃物等。有源晶体振荡器,差分VCXO晶振,VG-4512CA晶振
