EPSON晶振,7050晶振,XG-2123CA晶振,XG-2103CA晶振

频率：100~700MHZ

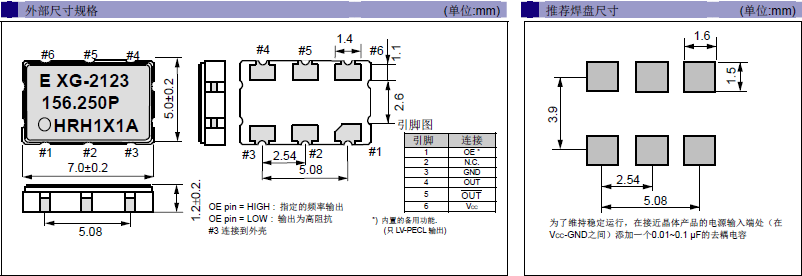

尺寸：5.0×7.0mm

有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC（TSSOP封装,TVSOP封装）同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接（无铅对应）产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要..

订购热线：0755-27838351

EPSON晶振,7050晶振,XG-2123CA晶振,XG-2103CA晶振,爱普生株式会社EPSON晶振,爱普生拓优科梦,(EPSON — YOCOM)1942年成立时是精工集团的第三家手表制造公司,以石英手表起家的爱普生公司到后续的生产压电石英晶振, 晶振,石英晶振,有源晶振,压控振荡器, 压控晶体振荡器（VCXO）、温补晶体振荡器（TCXO）。1996年2月在中国苏州投资建厂,在当时员工人数就达2000人,总投资4.055亿美元,公司占地200亩,现已经是世界500强企业.

有源晶振,是指晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC（TSSOP封装,TVSOP封装）同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接（无铅对应）产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要。7050有源晶振,SAW晶体振荡器,XG-2123CA晶振,XG-2103CA晶振

项目	符号	LV-PECL		LVDS		条件
项目	符号	XG- 2123CA P	XG- 2103CA P	XG- 2123CA L	XG- 2103CA L	条件
输出频率范围	f₀	100MHz to 700MHz				请联系我们以便获取其它可用频率的相关信息。
电源电压	V_CC	2.5V ±0.125V	3.3V ±0.33V	2.5V ±0.125V	3.3V ±0.33V
储存温度	T_stg	-55°C to +125°C				裸存
工作温度 *1	T_use	P:0°C to +70°C, R:-5°C to +85°C, S:-20°C to +70°C
频率稳定度 *1	f_tol	H: ±100 × 10^-6
功耗	I_CC	60mA Max.		30mA Max.		OE=V_CC, L_ECL=50Ω or L_LVDS=100Ω
输出禁用电流	I_dis	2mA Max.		15mA Max.		OE=GND
占空比	SYM	45% to 55%				在输出交叉点
输出电压 (LV-PECL)	V_OH	1.55V Typ.	2.35V Typ.	-		DC 特征
	V_OH	V_CC-1.025V to V_CC-0.88V		-
	V_OL	0.80V Typ.	1.60V Typ.	-
	V_OL	V_CC-1.81V to V_CC-1.62V		-
输出电压 (LVDS)	V_OD	-		350mV Typ, 247mV to 454mV		V_OD1, V_OD2	DC特性
	dV_OD	-		50mV Max.		dV_OD = \| V_OD1-V_OD2 \|
	V_OS	-		1.25V Typ, 1.125V to 1.375V		V_OS1, V_OS2
	dV_OS	-		150mV Max.		dV_OS = \| V_OS1-V_OS2 \|
输出负载条件 (ECL)/(LVDS)	L_ECL	50Ω		-		终止于 V_CC-2.0V
输出负载条件 (ECL)/(LVDS)	L_LVDS	-		100Ω		连接到 OUT 与 OUT 之间
输入电压	V_IH	70% V_CC Min.				OE 端子
输入电压	V_IL	30% V_CC Max.				OE 端子
上升/下降时间	tr / tf	400ps Max.				20% to 80% of (V_OH-V_OL). 20% to 80% Differential 输出峰-峰电压
振荡启动时间	t_str	10ms Max.				在电源电压最低时，所需时间为0秒
相位抖动	t_PJ	0.23ps Max.		0.27ps Max.		100MHz ≤f₀ < 200MHz	抵消频率: 12kHz~20MHz
		0.21ps Max.		0.23ps Max.		200MHz ≤f₀< 300MHz
		0.18ps Max.		0.19ps Max.		300MHz ≤f₀< 400MHz
		0.16ps Max.		0.16ps Max.		400MHz ≤f₀< 500MHz
		0.14ps Max.		0.14ps Max.		500MHz ≤f₀< 600MHz
		0.10ps Max.		0.10ps Max.		600MHz ≤f₀≤ 700MHz
频率老化 *2	f_aging	H: 频率稳定度包含				最高工作温度,5年, V_CC=2.5V,3.3V

7050有源晶振,SAW晶体振荡器,XG-2123CA晶振,XG-2103CA晶振

所有产品的共同点 7050有源晶振,SAW晶体振荡器,XG-2123CA晶振,XG-2103CA晶振

1：抗冲击

抗冲击是指晶振产品可能会在某些条件下受到损坏。例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响。

2：辐射

将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射。

3：化学制剂 / pH值环境

请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品。

4：粘合剂

请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能。

5：卤化合物

请勿在卤素气体环境下使用晶振。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。

6：静电

过高的静电可能会损坏贴片晶振,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。

爱普生株式会社EPSON晶振不仅遵守与环保相关的法规、条例及其他本公司赞同的要求事项,也根据需要自主性的制定基准,通过持续性的展开环保活动来预防污染。

在设定环保目的与目标展开活动的同时,定期重审环境管理体系,努力提高环保活动的水平。

爱普生株式会社EPSON晶振通过与地区的交流及社会贡献活动，为地区的环保做贡献。

将环保活动的信息向公司内外公开，积极努力的与地区社会及相关人员建立信赖关系，为社会的发展做出贡献。

通过此方针的公文化，在向公司员工及从事本事业领域业务的所有相关人员彻底传达的同时，也向公司外部公开。

爱普生晶振集团公司将关注所有环境适用的法律、法规和协议的遵守情况。另外为更有效的进行环境保护，将建立自己的特有的环境标准。

精工爱普生晶振集团将在各领域内的商务运作中实施持续改进，包括能源资源的保持，回收再利用以及减少废弃物等。

创造并提供专研了“省、小、精”的32.768K钟表晶振,温补晶振,石英晶振,有源晶振,等水晶元器件及其关联产品；并且构筑和革新既可以降低环境负荷又可以提高生产性的生产流程的活动。7050有源晶振,SAW晶体振荡器,XG-2123CA晶振,XG-2103CA晶振
