百利通亚陶晶振,有源晶振,PR晶振,PRSONT155晶振

频率:19.44-800MHZ

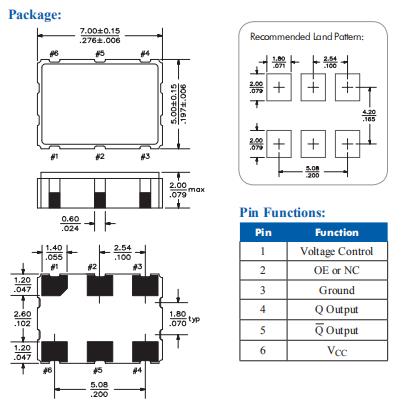

尺寸:7.0*5.0mm

石英表面贴片晶振最适合用于车载电子领域的小型表面贴片石英晶体振荡器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

百利通亚陶晶振,有源晶振,PR晶振,PRSONT155晶振,普通贴片石英晶振外观使用金属材料封装的,具有高稳定性,高可靠性的石英晶体振荡器,晶振外观本身使用金属封装,充分的密封性能,可确保其高可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.

贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定。

2

项目

符号

晶振规格说明

条件

输出频率范围

f0

19.44-800MHZ

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

3.14-3.46V

请联系我们以了解更多相关信息

储存温度

T_stg

-40℃ to +85℃

裸存

工作温度

T_use

G: -20℃ to +70℃

请联系我们查看更多资料http://www.seikocrystal.com

H: -40℃ to +85℃


频率稳定度

f_tol

J: ±50 × 10-6



L: ±100 × 10-6

T: ±150 × 10-6

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC 极, L_CMOS≦15 pF

输出电压

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



输出负载条件

L_CMOS

5pF



输入电压

VIH

80% VCC Max.

ST 终端

VIL

20 % VCC Max.

上升/下降时间

tr / tf

4 ns Max.

20 % VCC to 80 % VCC 极, L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6 / year Max.

+25 ℃, 初年度,第一年

百利通亚陶晶振编码列表:

Manufacturer Part Number原厂代码 Manufacturer品牌 Series型号 Frequency 频率 Frequency Stability频率稳定度 Operating Temperature     工作温度 Package / Case包装/封装 Size / Dimension 尺寸 Height - Seated (Max)高度
PRSONT155 Diodes Incorporated  PR 155.52MHz ±50ppm -40°C ~ 85°C 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.079" (2.00mm)
PRETHE156 Diodes Incorporated  PR 156.25MHz ±42ppm -40°C ~ 85°C 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.079" (2.00mm)

20180109173140_2357

PR

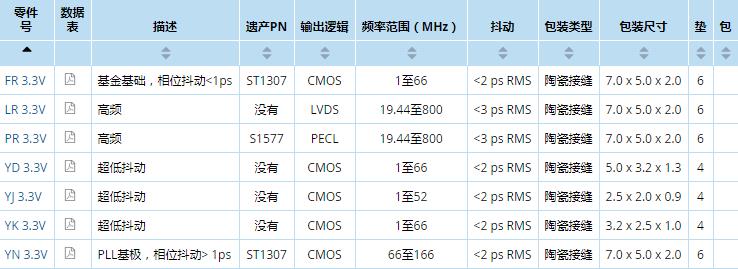

百利通亚陶晶振产品列表:

FR LR PR YD YJ YK YN

20180109173154_0485

1.PCB设计指导

(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。

(2) 在设计时请参考相应的推荐封装。

(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。

(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。

2.存储事项

(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。

正常温度和湿度:

温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容)。

(2) 请仔细处理有源晶振内外盒与卷带。外部压力会导致卷带受到损坏。

百利通亚陶晶振,有源晶振,PR晶振,PRSONT155晶振

20180109173203_7988

百利通晶振集团将:不论何时何地尽可能的进行源头污染预防。为环境目标指标的建立与评审提供框架。通过充分利用或回收等方法实现对自然资源的保持。

百利通晶振集团将确保其产品及相关设施满足甚至超出国家的、州立的以及地方环保机构的相关法规规定及其他要求,同时该公司尽可能的参与并协助政府机关和其他官方组织从事的环保活动。 7050mm贴片晶振在地方对各项设施的管理责任中,确保满足方针的目标指标,同时在各种经营与生产活动中完全遵守并符合现行所有标准规范的要求。

百利通集团将有效率的使用自然资源和能源,以便从源头减少废物产生和排放。我们将在关注于预防环境和安全事故,LVDS输出7050晶振保护公众健康的同时,努力改进我们的操作。我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意。

百利通亚陶晶振,有源晶振,PR晶振,PRSONT155晶振

20180109173213_5178
