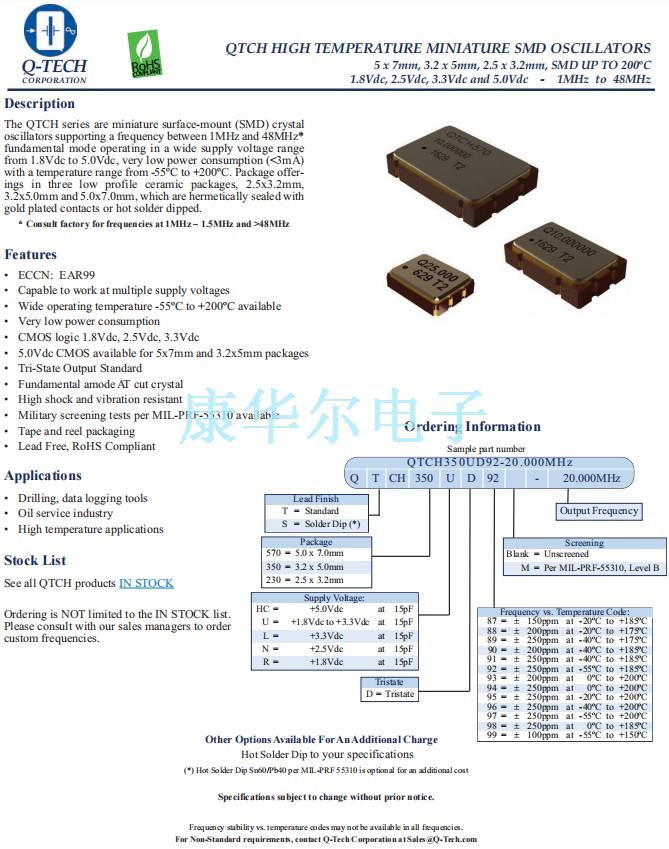

Q-Tech晶振,QTCH230晶振,QTCH230UD92-20.000MHz晶振
频率:1.000MHz-48.000MHz
尺寸:3.2*2.5mm
Q-Tech晶振,QTCH230晶振,QTCH230UD92-20.000MHz晶振 贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.
Q-Tech Corporation成立于1972年,旨在为要求苛刻的应用的公司提供最先进的晶振,时钟晶体振荡器和频率控制解决方案。包含压控晶振,温补晶体振荡器,恒温晶体振荡器,有源晶振,石英贴片晶振等,公司的理念是,采用先进的石英晶体振荡器技术制造的产品,致力于质量,准时交货和客户服务,将为我们的客户及其需求带来巨大的利益。
Q-Tech在美国加利福尼亚州卡尔弗城的35,000平方英尺的工厂内运营,通过了AS9100和ISO 9001质量管理体系认证。公司在北美,欧洲和亚洲均设有销售部门,业务遍及全球。Q-Tech以其在体声波(BAW)和表面声波(SAW)器,声表面滤波器等方面的尖端设计和制造能力而闻名。它不断致力于研究和开发关键频率控制技术,从而改进了更高频率,小型化,低成本和新设计的领域。作为美国领先的MIL-PRF-55310合格产品制造商以及航空航天公司TOR(GPS III)和NASA GSFC规格等超高可靠性标准,Q-Tech自豪地为军事,航空航天,井下服务,和我们的客户合作四十年,在深空工业中取得无限成功。由Q-Tech设计和制造的零件在地壳以下数公里的范围内,以及远远超出太阳系的深空任务中都表现出色。
Parameters | QTCH-RD | QTCH-ND | QTCH-LD | QTCH-HCD |
Output frequency range (Fo) 1/ | 1.000MHz - 48.000MHz | 2.5MHz - 40.000MHz | ||
Supply voltage (Vdd) 2/ | 1.8Vdc ± 10% | 2.5Vdc ± 10% | 3.3Vdc ± 10% | 5.0Vdc ± 10% |
MaximumApplied Voltage (Vdd max.) | -0.3 to +4.0Vdc | -0.3 to +7.0Vdc | ||
Frequency stability | See Part Number on Page 1 | |||
Operating temperature (Topr) | See Part Number on Page 1 | |||
Storage temperature (Tsto) | -62ºC to + 125ºC | |||
Operating supply current | 1mAmax. | 1.5mAmax. | 2mAmax. | 7mAmax. |
(No Load) | ||||
Symmetry | 45/55% | |||
(50% of ouput waveform ) | ||||
Rise and Fall times | 6ns max. | 11ns max. | ||
Output Load | 15pF max. | |||
Start-up time (Tstup) | 10ms max. | 5ms max. | ||
High Output Voltage (Voh) | 0.9*Vdd min. | |||
Low Output Voltage (Vol) | 0.1*Vdd max. | |||
Enable VIH Pin 1 | VIH ≥ 0.7*Vdd (Active) | |||
Disable VIL Pin 1 | VIL ≤ 0.3*Vdd (High Impedance) | |||
Aging | ±5ppm/first year |
Q-Tech晶振,QTCH230晶振,QTCH230UD92-20.000MHz晶振
热影响
重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
石英晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.
有源晶振的负载电容与阻抗
负载电容与阻抗有源晶振设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如:失真的输出波形.特别是设置电抗,根据规范的负载阻抗.输出频率和输出电平,当测量输出频率或输出水平,石英晶体振荡器调整的输入阻抗,测量仪器的负载阻抗晶体振荡器.当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略.
抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种贴片石英晶振,其内部晶片都是贴片晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
耐焊性:
将晶振加热包装材料至+150℃以上会破坏产品特性或损害产品.如需在+150℃以上焊接石英晶振,建议使用有源贴片晶振产品.在下列回流条件下,对石英耐高温晶振产品甚至晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.
Q-Tech晶振,QTCH230晶振,QTCH230UD92-20.000MHz晶振
集团作为“地球内企业”,在保护地球环境方面发挥着领导作用。我们尊重历史、文化和传统的多样性,并致力于“CSR经营”和“环境经营”。为取得社会的信任,为推动环境负荷最小化,集团还开展了各种各样的活动。
在“制造、使用、有效利用、再利用”这样一个产品生命周期中,努力创造丰富的价值,给社会带来温馨和安宁,感动和惊喜,同时为减少环境影响,努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”,实现与地球的和谐相处。运用ISO14001环境管理系统进行环境管理,尽最大可能减小业务活动对环境造成的负担,并通过业务发展推进环境改善。
