Q-Tech晶振,QTCV356晶振,QTCV356LDK2-50.000MHz晶振

频率：1.000MHZ~156.250MHZ

尺寸：5.0*3.2mm

5032mm体积的石英晶体振荡器有源晶振,该产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站

订购热线：0755-27838351

Q-Tech晶振,QTCV356晶振,QTCV356LDK2-50.000MHz晶振 温补晶振即温度补偿晶体振荡器（TCXO），本身具有温度补偿作用，是通过附加的温度补偿电路使由周围温度变化产生的振荡频率变化量削减的一种石英晶体振荡器，高低温度稳定性:频率精度0.5PPM~2.0PPM,常用频率:26M,33.6M,38.4M,40M.因产品性能稳定,精度高等优势,被广泛应用到一些比较高端的数码通讯产品领域,GPS全球定位系统,智能手机,WiMAX和无线通信等产品,符合RoHS/无铅.

Q-Tech Corporation成立于1972年，旨在为要求苛刻的应用的公司提供最先进的晶振，时钟晶体振荡器和频率控制解决方案。包含压控晶振,温补晶振,恒温晶振,有源晶振,石英贴片晶振等，公司的理念是，采用先进的石英晶体振荡器技术制造的产品，致力于质量，准时交货和客户服务，将为我们的客户及其需求带来巨大的利益。

Q-Tech在美国加利福尼亚州卡尔弗城的35,000平方英尺的工厂内运营，通过了AS9100和ISO 9001质量管理体系认证。公司在北美，欧洲和亚洲均设有销售部门，业务遍及全球。Q-Tech以其在体声波（BAW）和表面声波（SAW）器，声表面滤波器等方面的尖端设计和制造能力而闻名。它不断致力于研究和开发关键频率控制技术，从而改进了更高频率，小型化，低成本和新设计的领域。作为美国领先的MIL-PRF-55310合格产品制造商以及航空航天公司TOR（GPS III）和NASA GSFC规格等超高可靠性标准，Q-Tech自豪地为军事，航空航天，井下服务，和我们的客户合作四十年，在深空工业中取得无限成功。由Q-Tech设计和制造的零件在地壳以下数公里的范围内，以及远远超出太阳系的深空任务中都表现出色。

Q-Tech致力于通过优化公司的能力和资源（包括整个供应链管理），持续改进实现整体产品卓越性。Q-Tech Corporation完全支持传统计划。没有任何产品被淘汰。我们欢迎您的询问，您可能会发现我们要么有替代产品，合适的替代品，或者能够重新创建您需要的产品。

Parameters	QTCV356HC	QTCV356L	QTCV356P
Output frequency range (Fo)	1.544MHz — 125.000MHz	1.000MHz — 150.000MHz	78.000MHz — 156.250MHz
Logic	HCMOS	LVCMOS	LVPECL
Supply voltage (Vdd)	5.0Vdc ± 10%	3.3Vdc ± 5%
Absolute Pull Range (APR)	See Part Number on Page 1
Linearity	5% typ.
Operating temperature (Topr)	See Part Number on Page 1
Storage temperature (Tsto)	-62ºC to + 125ºC
Operating supply current (No Load)	18mA typ. \| 50mA max.	15mA typ. \| 40mA max.	50mA typ. \| 90mA max.
Symmetry	45/55%
(50% of ouput waveform )
Rise and Fall times	5ns max.		0.3ns typ. \| 0.5ns max.
Output Load	15pF max.		50Ω into Vdd-2V
Start-up time (Tstup)	10ms max.
Output Enable/Disable (Vih/Vil)	0.9Vdd min. / 0.1Vdd max.
Control Voltage Range for Pull Range (Vc)	0.5V min. \| 4.5V max.	0.3V min. \| 3.0V max.
Control Voltage Input Impedance (Zin)	1MΩ min.		10MΩ min.
Control Voltage Modulation BW	10 kHz min.		20 kHz min.
Period Jitter Typical
Pk-Pk (61.44 MHz)	23ps		N/A
RMS (61.44 MHz)	3.0ps
Jitter, RMS (12kHz to 20MHz)	N/A		0.2ps typ. \| 0.5ps max.
Phase Noise Typical			(at 122.88 MHz)
10 Hz	-63 dBc/Hz		-68 dBc/Hz
100 kHz	-97 dBc/Hz		-98 dBc/Hz
1 kHz	-129 dBc/Hz		-125 dBc/Hz
10 MHz	-144 dBc/Hz		-148 dBc/Hz
100 kHz	-157 dBc/Hz		-157 dBc/Hz
1 MHz	-159 dBc/Hz		-157 dBc/Hz
10 MHz	-164 dBc/Hz		-167 dBc/Hz
Aging	10 years aging included in Frequency Stability

Q-Tech晶振,QTCV356晶振,QTCV356LDK2-50.000MHz晶振

热影响
重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
石英晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.
有源晶振的负载电容与阻抗
负载电容与阻抗有源晶振设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如：失真的输出波形.特别是设置电抗,根据规范的负载阻抗.输出频率和输出电平,当测量输出频率或输出水平,石英晶体振荡器调整的输入阻抗,测量仪器的负载阻抗晶体振荡器.当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略.
抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种贴片石英晶振,其内部晶片都是贴片晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
耐焊性：
将晶振加热包装材料至+150℃以上会破坏产品特性或损害产品.如需在+150℃以上焊接石英晶振,建议使用有源贴片晶振产品.在下列回流条件下,对石英耐高温晶振产品甚至晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.

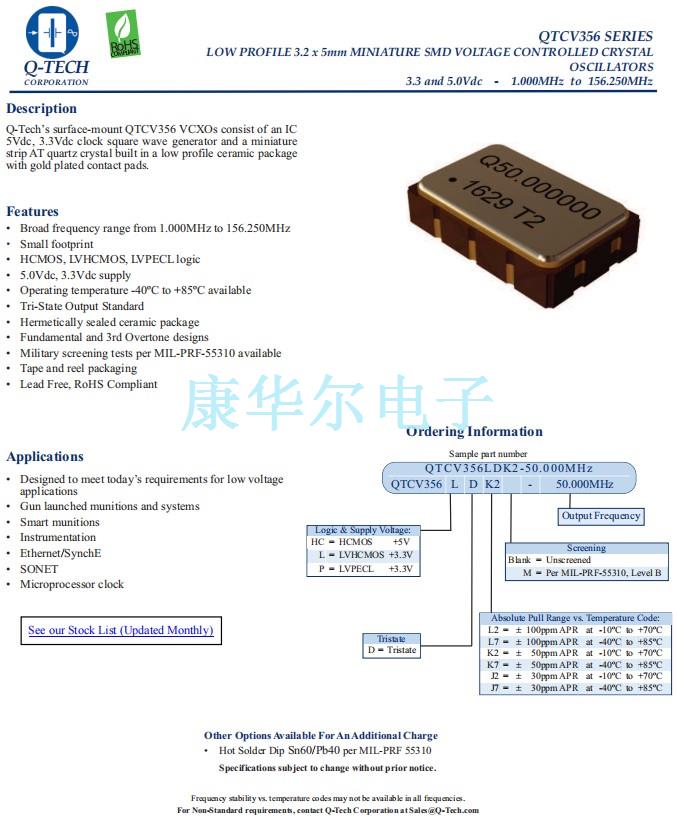

QTCV356 -1
