QVS晶振,QCTV60晶振,QCTV60-B13-20.000晶振

频率：12.600MHz~26.000MHz

尺寸：4.0*2.5mm

有源晶振需要电源，但不需要附加的电容。它内部含有起振器。通常接到CPU的一根引脚即可，有源晶振不需要DSP的内部振荡器,信号质量好,比较稳定,而且连接方式相对简单(主要是做好电源滤波,通常使用一个电容和电感构成的PI型滤波网络,输出端用一个小阻值的电阻过滤信号即可),不需要复杂的配置电路.有源晶振通常的用法:一脚悬空,二脚接地,三脚接输出,四脚接电压

订购热线：0755-27838351

QVS晶振,QCTV60晶振,QCTV60-B13-20.000晶振 小型贴片石英晶振主要采用了，先进的晶片的抛光工艺技术，是晶体行业中石英晶片研磨技术中表面处理的最高技术，最终使晶片表面更光洁，平行度及平面度更好，大大的降低谐振电阻，使精度得到了很大的提升。改变了传统的生产工艺，使产品在各项参数得到了很大的改良,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品。

QVS技术公司是一家由女性企业家创办，已成功供应高品质频率控制产品超过15年。作为加利福尼亚州卡尔斯巴德的女性小企业总部，在全球范围内提供频率装置的供应商，产品包括石英晶体、时钟晶体振荡器、温补晶体振荡器（TCXO）、压控晶体振荡器（VCXO）、温度补偿压控石英振荡（TCVCXO）、恒温晶体振荡器（OCXO），陶瓷谐振器和MEMS频率控制装置。

QVS Tech还提供拥有多种配置的温度补偿压控石英振荡器（TCVCXO）产品，包括高稳定性、可扩展温度范围、低电源电压选项和低电流消耗。典型应用包括平板电脑、GPS、移动通信设备、便携式无线电设备、蜂窝电话和无绳电话。

QVS提供各种标准和定制频率的石英晶体振荡器，时钟晶体振荡器，VCXO压控晶振，TCXO温补晶振和OCXO恒温晶振。这使我们能够为包括电信，测试和仪器，医疗和航空航天在内的广泛应用和市场提供频率控制解决方案。我们的工程师随时准备回答您的问题并为您的应用提供设计帮助。

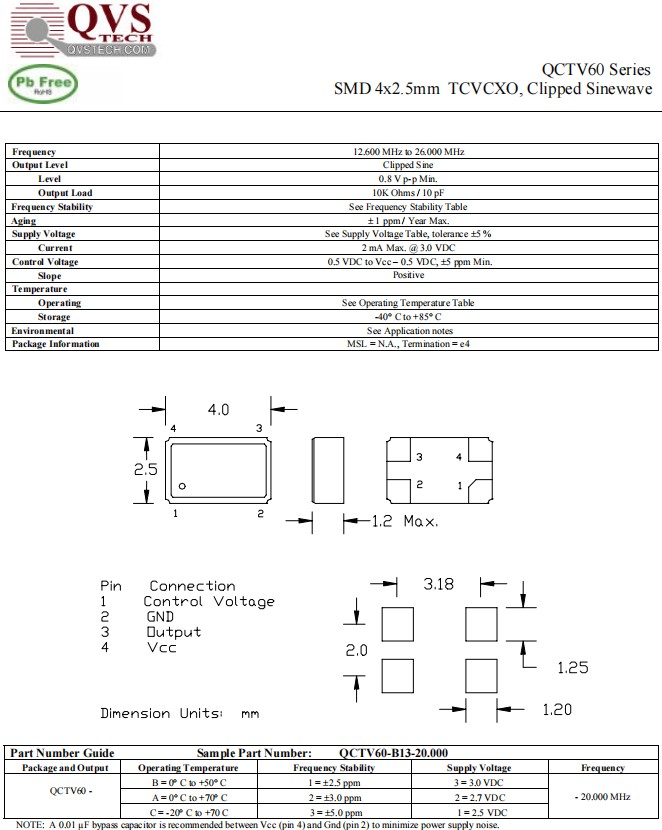

Frequency	12.600 MHz to 26.000 MHz
Output Level	Clipped Sine
Level	0.8 V p-p Min.
Output Load	10K Ohms / 10 pF
Frequency Stability	See Frequency Stability Table
Aging	± 1 ppm / Year Max.
Supply Voltage	See Supply Voltage Table, tolerance ±5 %
Current	2 mA Max. @ 3.0 VDC
Control Voltage	0.5 VDC to Vcc – 0.5 VDC, ±5 ppm Min.
Slope	Positive
Operating	See Operating Temperature Table
Storage	-40° C to +85° C
Environmental	See Application notes
Package Information	MSL = N.A., Termination = e4

QVS晶振,QCTV60晶振,QCTV60-B13-20.000晶振

热影响
重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
石英晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.
有源晶振的负载电容与阻抗
负载电容与阻抗有源晶振设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如：失真的输出波形.特别是设置电抗,根据规范的负载阻抗.输出频率和输出电平,当测量输出频率或输出水平,石英晶体振荡器调整的输入阻抗,测量仪器的负载阻抗晶体振荡器.当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略.
抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种贴片石英晶振,其内部晶片都是贴片晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
耐焊性：
将晶振加热包装材料至+150℃以上会破坏产品特性或损害产品.如需在+150℃以上焊接石英晶振,建议使用有源贴片晶振产品.在下列回流条件下,对石英耐高温晶振产品甚至晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息
