Qantek晶振,贴片晶振,QC8GB晶振
频率:10.000 to 80.000MHz

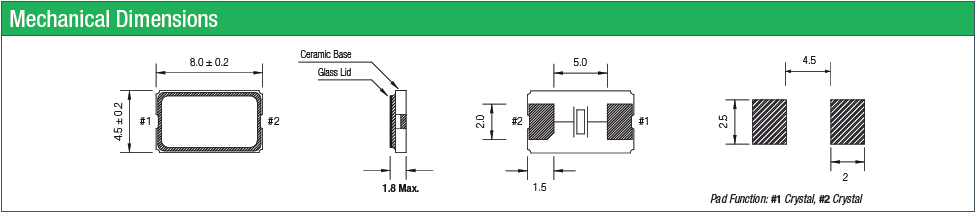

尺寸:8.0*4.5mm
贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,达到了无铅焊接的高温回流温度曲线的标准.
Qantek晶振,贴片晶振,QC8GB晶振,贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,达到了无铅焊接的高温回流温度曲线的标准.
QANTEK技术公司成立于2005年,其愿景是成为具有卓越设计和技术支持的全球时间和频率管理组件制造商。为追求这一愿景,QANTEK制造符合ISO / TS质量标准。我们的通孔和表面安装提供的全面产品范围包括:石英晶体(XTAL)、时钟振荡器(XO)、压控晶体振荡器(VCXO)、温度补偿晶体振荡器(TCXO)、烘箱控制晶体振荡器(OCXOs)、石英晶体滤波器、陶瓷谐振器.
石英晶振真空退火技术:晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性.QC8GB晶振,8045陶瓷面谐振器,无源贴片晶体
Qantek晶振规格 |
单位 |
QC8GB晶振频率范围 |
石英晶振基本条件 |
标准频率 |
f_nom |
10.000 to 80.000MHz |
标准频率 |
储存温度 |
T_stg |
-55∼+125℃ |
裸存 |
工作温度 |
T_use |
-40 to +85°C |
标准温度 |
激励功率 |
DL |
100μW TYP, 500μW max. |
推荐:1μW ~ 100μW |
频率公差 |
f_— l |
±20 to ±50ppm |
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±20 to ±50ppm |
超出标准的规格请联系我们. |
负载电容 |
CL |
8 to 32pF |
超出标准说明,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
频率老化 |
f_age |
±3× 10-6 / year Max. |
+25°C,第一年 |
通电
不建议从中间电位和/或极快速通电,否则会导致有源晶体无法产生振荡和/或非正常工作.晶振的软焊温度条件被设计成可以和普通电子零部件同时作业,但如果是超过规格以上的高温,则频率有可能发生较大的变化,因此请避免不必要的高温度.有关SMD产品的回流焊焊接温度描述,请参照“表面贴装型晶体产品的回流焊焊接温度描述”.
安装方向
进口晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.QC8GB晶振,8045陶瓷面谐振器,无源贴片晶体
清洗
关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个石英晶体产品进行试验所得的结果,因此请根据实际使用状态进行确认.由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗.若要进行超声波清洗,必须事先根据实际使用状态进行确认.
撞击
虽然石英晶体谐振器产品在设计阶段已经考虑到其耐撞击性,但如果掉到地板上或者受到过度的撞击,以防万一还是要检查特性后再使用.Qantek晶振,贴片晶振,QC8GB晶振
QANTEK晶振集团消除事故和环境方面的偶发事件,减少晶体谐振器、8045大面积2脚晶振,普通晶体振荡器(SPXO)材料废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应. 所有的经营组织都将积极应用国际标准以及适用的法律法规.为促进合理有效的公共政策的制订实施加强战略联系.QC8GB晶振,8045陶瓷面谐振器,无源贴片晶体
对我们的导航记录仪贴片晶体产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境.将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中.加强污染防治,减少现有的污染废弃物以及在未来晶体谐振器、普通晶体振荡器(SPXO),石英晶振生产制造中所产生的污染.
QANTEK晶振集团将有效率的使用自然资源和能源,以便从源头减少废物产生和排放.我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们8045陶瓷面晶振的操作.我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意. Qantek晶振,贴片晶振,QC8GB晶振
