QuartzCom晶振,VXO-3S3-6p晶振,HCMOS输出晶振

频率：2MHZ~78MHz

尺寸：5.0*3.2mm

5032mm体积的石英晶体振荡器有源晶振,该产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站

订购热线：0755-27838351

QuartzCom晶振,VXO-3S3-6p晶振,HCMOS输出晶振

压控晶振（VCXO）是通过红外加控制电压使振荡效率可变或是可以调制的石英晶体振荡器，其振荡频率由晶体决定，可用控制电压在小范围内进行频率调整。VCXO 大多用于锁相技术、频率负反馈调制的目的。控制电压范围一般为0V至2V或0V至3V。VCXO的调谐范围为±100ppm至±200ppm。

QuartzCom晶振公司在美国成立于于1998年，是频率控制产品的领先供应商。1999年将供应商和分包商网络扩展到18家制造商，生产的产品无铅且符合RoHS标准

我们保证hiqh质量的生产非常可靠和成本控制。世界领先的电子制造商选择QuartzCom是因为它具有响应时间短，灵活性高，交货时间短以及基于长期经验的深厚技术支持。我们认为这是我们的主要任务，为我们的客户提供全面的最先进的频率控制产品。通过我们的服务提供保持并不断提高我们的质量。

产品组合：晶体单元，(石英晶体振荡器，OCXO恒温晶体振荡器，VCXO压控晶振，TCXO温补晶体振荡器，VC-TCXO压控温补晶振)，滤波器（石英，SAW和陶瓷晶振），传感器和压控振荡器（VCO）等压电元件;SMD和含铅封装尺寸从最小的晶体单元（1.6 x 2.0 mm）到DOCXO（50 x 50 mm），提供的频率范围从32.768K晶振到5GHz

公司协调：QuartzCom AG利用其强大的工程力量的优秀开发和应用技术，在早期阶段就优化了客户的电路设计。通过服务和客户导向以及广泛的产品系列帮助QuartzCom AG希望在短时间内提供高质量的可靠解决方案，并及时交付指定产品作为高效制造商。

目标市场：电信和数据通信（有线和无线，基础设施和终端设备），通信技术，测量，仪器仪表，安全，智能仪表，航空电子，卫星，导航，汽车，铁路，医疗，工业电子

Parameter	Specification
Frequency range	2 ~ 78 MHz
Standard frequencies	13.00, 20.00, 25.00, 27.00, 32.768, 40.00 & 52.00 MHz
Supply voltage	+3.3 V ±5 %
Supply current	10 ~ 25 mA
Frequency stability (all inclusive) (*)	< ±25 ppm over -20 ~ +70 °C
Frequency stability (all inclusive) (*)	< ±50 ppm over -40 ~ +85 °C
Output signal	HCMOS
Output voltage	VOH ≥ 0.9 Vdc VOL ≤ 0.1 Vdc
Output load	15 pF
Symmetry	45 ~ 55 % @ ½ Vdc
Rise / Fall time	4 ~ 8 ns
Frequency pulling range	±50 ~ ±100 ppm
Voltage control	+1.65 V ±1.35 V
Enable / Disable function	Pin #2 high or openti pin #4 enable
Jitter (rms)	< 1 ps @ 12 kHz ~ 20 MHz from carrier frequency
Operating temperature range	-20 ~ +70 °C commercial application
Operating temperature range	-40 ~ +85 °C industrial application
Packaging units	tape & reel 500 or 1.000 pieces
(*) All inclusive: frequency stability, tolerance, aging, supply & load variation
Customer specifications on request

QuartzCom晶振,VXO-3S3-6p晶振,HCMOS输出晶振

热影响

重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

安装方向

石英晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.

有源晶振的负载电容与阻抗

负载电容与阻抗有源晶振设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如：失真的输出波形.特别是设置电抗,根据规范的负载阻抗.输出频率和输出电平,当测量输出频率或输出水平,晶体振荡器调整的输入阻抗,测量仪器的负载阻抗晶体振荡器.当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略.

抗冲击

抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英贴片晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.

耐焊性：

将晶振加热包装材料至+150℃以上会破坏产品特性或损害产品.如需在+150℃以上焊接石英晶振,建议使用有源贴片晶振产品.在下列回流条件下,对石英耐高温晶振产品甚至晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.

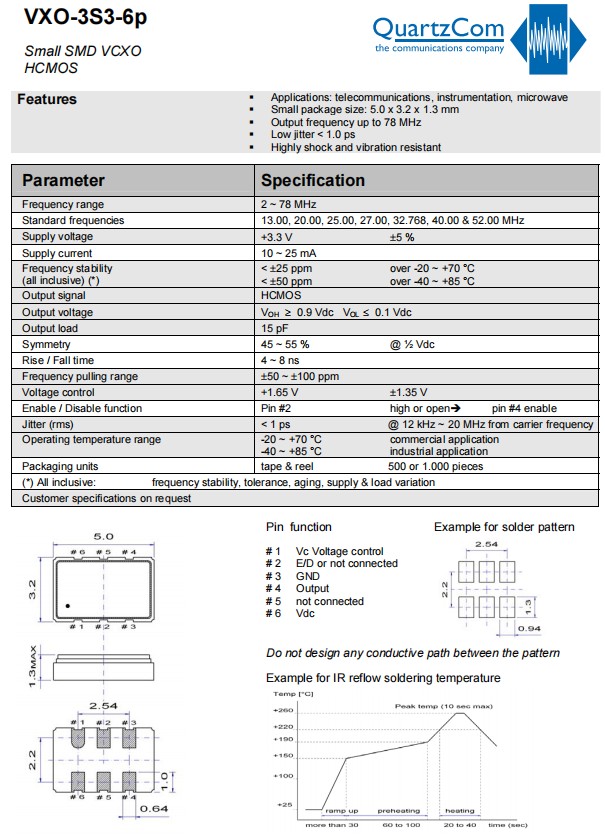

VXO-3S3-6p -1
