Wi2Wi晶振,C5晶振,C5-25000X-F-B-C-B-18-2-X*晶振

频率：8.000MHZ~125.000MHZ

尺寸：5.0*3.2mm

5032mm体积的贴片晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接，产品无铅对应，为无铅产品.

订购热线：0755-27838351

Wi2Wi晶振,C5晶振,C5-25000X-F-B-C-B-18-2-X*晶振

无源晶振就是石英晶体谐振器的别称，英文名（crystal），无源晶体没有电压的问题，信号电平是可变的，主要用在各种电子线路中起产生频率的作用。是有2个引脚的无极性元件，需要借助于时钟电路才能产生振荡信号，自身无法振荡起来，分为直插式与贴片式。

Wi2Wi该公司成立于2005年，总部位于加利福尼亚州圣何塞，是一家垂直整合技术公司，设计，制造和销售高性能，低功耗无线连接解决方案，全球导航卫星系统模块和频率控制设备。在威斯康星州米德尔顿和印度海德拉巴设有办事处。Wi2Wi的产品和增值服务提供高度集成，坚固耐用，可靠的多协议无线执行器，内置软件，以及为全球客户提供定制的定时和频率控制设备。该公司的产品和服务涉及物联网（IoT），机器对机器（M2M），航空电子，空间和政府赞助项目市场的众多应用。

2018年7月24日/ Wi2Wi公司（“Wi2Wi”或“公司”），全球领先的端到端无线连接解决方案开发商和制造商，高精密石英晶振，定时和微波过滤设备，很高兴宣布推出坚固且可靠的温补振荡器系列（TCXO），即TCH系列，这是其产品组合的进一步发展前景。

宣布新型TCH系列坚固耐用且同类最佳的温补晶体振荡器（TCXO）。TC6系列进一步扩展了Wi2Wi的频率控制和定时设备产品组合，以满足航空电子，太空和军事市场最苛刻的技术要求。公司已收到TCH系列的首批生产订单，从大型供应商到航空电子设备和国防市场。“董事会主席Michael Sonnenreich表示。

Wi2Wi继续广泛关注根据客户需求开发新产品，包括无源晶振，有源晶振，石英晶体振荡器，贴片晶振，石英晶振，温补晶振，压控晶振,恒温晶体振荡器等。并确保我们生产的每个类别都有全系列的产品。新型TCH系列TCXO扩展了我们目前的高稳定性，高冲击和高振动，是航空电子，太空和军事市场中高精度应用的理想选择。TCH系列是我们高可靠性和高性能TCXO系列的一个很好的补充。

Wi2Wi晶振的战略目标是通过提供端到端无线集成解决方案和高度可定制的定时和频率控制设备来满足每个客户的独特需求。Wi2Wi与商品级产品区别开来，具有市场性能最佳，高可靠性，低功耗的无线连接产品，集成软件支持更宽的温度范围和更长的产品生命周期。此外，Wi2Wi' 端到端的产品解决方案可帮助客户大幅降低最终产品费用，认证成本和整体研发投资，同时大幅缩短产品上市时间。Wi2Wi已与技术，制造和销售方面的全球顶级领导者建立了合作关系。公司在全球范围内使用广泛的制造商代表网络来推广其产品和服务，并与世界级经销商合作，以实现订单和直接销售。

Parameter		Mode
Parameter		Fundamental	3rd Overtone	Units
Frequency Range*1		8.000000 to 50.000000	40.000000 to 125.000000	MHz
Frequency Tolerance	@ +25°C	Per Option		ppm
Temperature Range*1	Operating	Per Option		°C
Temperature Range*1	Storage	- 55 to +125		°C
Frequency Stability*1	Over Operating Temperature	Per Option		ppm
Equivalent Series Resistance (Maximum)	8.000000 to 10.000000 MHz	100	N/A
	10.000000 to 12.000000 MHz	80	N/A
	12.000000 to 16.000000 MHz	60	N/A
	16.000000 to 20.000000 MHz	50	N/A	Ω
	20.000000 to 24.000000 MHz	40	N/A
	24.000000 to 50.000000 MHz	30	N/A
	40.000000 to 125.000000 MHz	N/A	80
Drive Level (Typical)		100		uW
Shunt Capacitance (Maximum)		5		pF
Load Capacitance (Typical)		Per Option		pF
Aging (Maximum)	Per Year	±5.0		ppm
Seal Method		Seam Weld
Insulation Resistance		500MΩ Minimum @100Vdc ±15V
*1 - Not all Frequency/Stability/Temperature combinations are available

Wi2Wi晶振,C5晶振,C5-25000X-F-B-C-B-18-2-X*晶振

热影响

重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

安装方向

石英晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.

有源晶振的负载电容与阻抗

负载电容与阻抗有源晶振设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如：失真的输出波形.特别是设置电抗,根据规范的负载阻抗.输出频率和输出电平,当测量输出频率或输出水平,晶体振荡器调整的输入阻抗,测量仪器的负载阻抗晶体振荡器.当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略.

抗冲击

抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英贴片晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.

耐焊性：

将晶振加热包装材料至+150℃以上会破坏产品特性或损害产品.如需在+150℃以上焊接石英晶振,建议使用有源贴片晶振产品.在下列回流条件下,对石英耐高温晶振产品甚至晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.

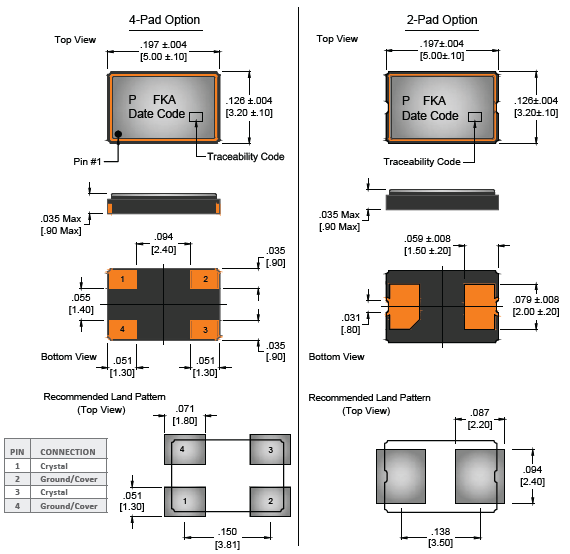

C5 5032 -1
