IQD石英晶体LFXTAL003166REEL处理注意事项
晶体单元结构：

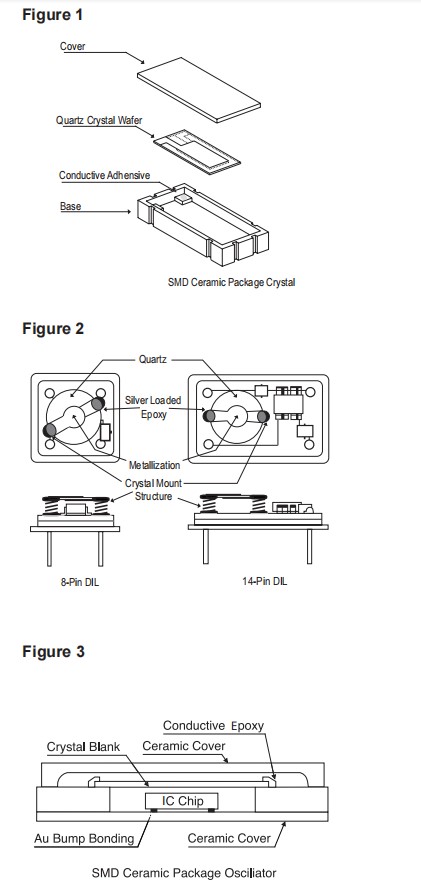

石英晶体单元包括一个小的石英条带或圆盘，它被处理到一个精确的尺寸和厚度，这取决于客户指定的谐振频率。石英晶体被镀上导电电极，并安装在一个密封的保护外壳中（见图1）。
电极通过玻璃到金属密封连接到通过底座组件的导线，或者在SMD陶瓷封装的情况下（见图1）；电极通过分层镀陶瓷连接到垫片。
晶体单元通常与其他电路封装在一起，以实现一个功能齐全的模块，例如一个石英晶体振荡器或一个复杂的滤波器。图2和图3说明了简单的晶体振荡器。由于晶体单元的性质，正确的处理是非常重要的。

IQD石英晶体LFXTAL003166REEL处理注意事项

机械震动：
晶体组件的制造可以承受一定程度的机械冲击。在整个规范表中，每个单独组件类型的环境规范中都概述了这些级别。

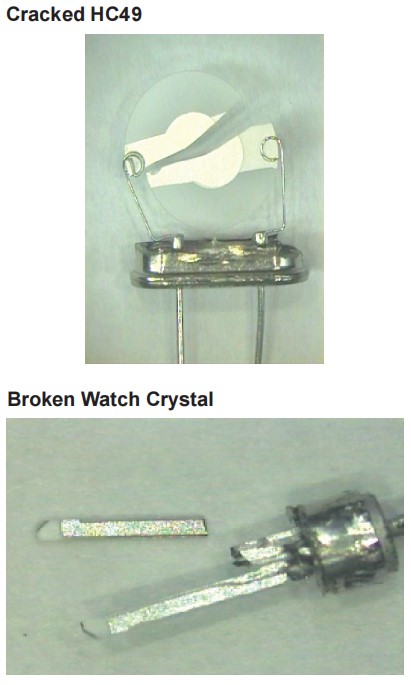

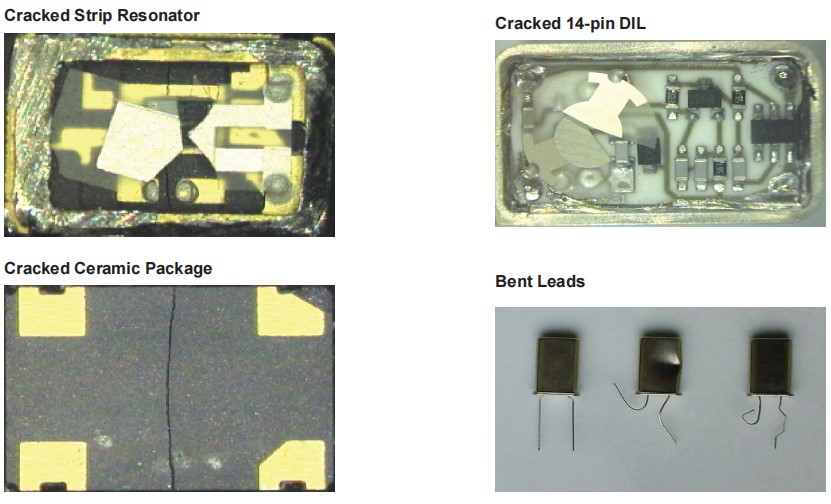

过高的电击水平会导致电特性的变化，这很可能表现为频率的变化。严重的虐待，如掉落到坚硬的表面，很可能导致石英空白的实际破碎。在陶瓷包装组件的情况下，陶瓷也有可能开裂，导致渗透性的损失
处理引线：
导线过度弯曲会导致玻璃损坏金属密封，从而导致外壳的性能损失。外壳充满了干燥的惰性气体，渗透性的损失会导致由于大气污染导致产品迅速恶化。因此，在处理石英晶体时应小心，不要拉出或弯曲引线。如果需要以涉及弯曲的方式移动部件，导线应稍微远离玻璃密封，以避免开裂。推荐的最小曲率半径依赖于乘积，例如HC49晶体为2mm，Um1为1mm。
磁带卷轴产品：

在自动放置机器上使用晶体部件之前，应进行测试，以评估晶体设备在放置过程中将受到的冲击水平。必要时，应降低冲击水平。

IQD石英晶体LFXTAL003166REEL处理注意事项

温度：
如果晶体受到超出存储温度极限的极端温度的影响，电气性能可能会受到影响，最终导致失效。在焊接过程中，需要使组件在有限的时间内承受高温，请参考IQD产品的RoHS状态文件以了解最大限制值。
静电放电（ESD）：
只有在极端的电压下，静电才能被看到、听到，甚至可以被感受到，但即使是最低的电压也会损坏电子电路。

ESD可能不会立即对振荡器造成损坏，是明显的，但可能被延迟，导致石英晶体振荡器电路退化，这反过来又可能导致现场振荡器的故障。尽管石英不一定容易受到ESD损坏，但振荡器中包含的相关电子电路是，并且应该被视为静电放电敏感（ESDS）设备。ESDS设备只能在ESD保护区（EPA）内处理，在该区域应采取适当的预防措施防止ESD损坏。

任何运输都应使用适当的保护性包装进行。所有包装都应标明警告通知，防护措施和包装应符合BS EN 61340-5-1的标准。有关应采取的预防措施的更详细情况，请联系我们的客户支持部门

水分敏感度等级保护：
IQD频率产品公司销售的少量振荡器对水分的进入很敏感。这意味着它们可以从大气中吸收水分，然后在回流焊过程中，水分膨胀成蒸汽，可以破裂包装，从而造成永久损坏。
根据JDEC-STD-020对这类损伤的敏感性水平进行量化，相关的MSL水平将在设备数据表上给出。当产品对这类损坏敏感时，产品将随您一起包装，并按照JDEC-STD-033进行标记。这些产品的储存和处理应继续按照JDEC-STD-033进行，以避免在回流过程中损坏产品。

产品编码	品牌	描述	系列
LFXTAL003000	IQD晶振	CRYSTAL 32.7680KHZ 12.5PF SMD	85SMX
LFXTAL050789REEL	IQD晶振	CRYSTAL 32.7680KHZ 12.5PF SMD	IQXC-25
LFXTAL011301REEL	IQD晶振	CRYSTAL 8.0000MHZ 30PF SMD	HC49/4HSMX
LFXTAL029370REEL	IQD晶振	CRYSTAL 16.0000MHZ 18PF SMD	HC49/4HSMX
LFXTAL016788REEL	IQD晶振	CRYSTAL 6.0000MHZ 30PF SMD	HC49/4HSMX
LFXTAL002995BULK	IQD晶振	CRYSTAL 32.7680KHZ 12.5PF TH	WATCH
LFXTAL002997BULK	IQD晶振	CRYSTAL 32.7680KHZ 12.5PF TH	WATCH
LFXTAL002996BULK	IQD晶振	CRYSTAL 32.7680KHZ 12.5PF TH	WATCH
LFXTAL025159REEL	进口晶振	CRYSTAL 32.7680KHZ 12.5PF SMD	CFPX-56
LFXTAL003181REEL	IQD晶振	CRYSTAL 20.0000MHZ 16PF SMD	HC49/4HSMX
LFXTAL003166REEL	IQD晶振	CRYSTAL 10.0000MHZ 16PF SMD	HC49/4HSMX
LFXTAL029914REEL	IQD晶振	CRYSTAL 8.0000MHZ 16PF SMD	HC49/4HSMX
LFXTAL003151REEL	IQD晶振	CRYSTAL 8.0000MHZ 16PF SMD	HC49/4HSMX
LFXTAL003237REEL	IQD晶振	CRYSTAL 16.0000MHZ 16PF SMD	HC49/4HSMX
LFXTAL014219BULK	IQD晶振	CRYSTAL 32.7680KHZ 6PF TH	WATCH
LFXTAL069494REEL	IQD晶振	CRYSTAL 25.0000MHZ 10PF SMD	IQXC-42
LFXTAL056140REEL	IQD晶振	CRYSTAL 24.0000MHZ 8PF SMD	IQXC-180 AUTO
LFXTAL069526REEL	IQD晶振	CRYSTAL 32.0000MHZ 8PF SMD	IQXC-26
LFXTAL084885	IQD晶振	32.7680KHZ CRYSTAL IQXC-217	IQXC-217
LFXTAL036075BULK	IQD晶振	CRYSTAL 27.1200MHZ 10PF TH	HC49/4H
LFXTAL027945BULK	IQD晶振	CRYSTAL 16.0000MHZ 22PF TH	HC49/4H
LFXTAL071268REEL	IQD晶振	CRYSTAL 16.0000MHZ 10PF SMD	CFPX-218 AUTO
LFXTAL062558REEL	IQD晶振	CRYSTAL 32.7680KHZ 9PF SMD	IQXC-25
LFXTAL003033BULK	IQD晶振	CRYSTAL 1.8432MHZ 30PF TH	HC49
LFXTAL020423REEL	IQD晶振	CRYSTAL 8.0000MHZ 18PF SMD	HC49/4HSMX
LFXTAL024940REEL	IQD晶振	CRYSTAL 4.0000MHZ 18PF SMD	HC49/4HSMX
LFXTAL026900REEL	IQD晶振	CRYSTAL 6.0000MHZ 16PF SMD	HC49/4HSMX
LFXTAL030798REEL	IQD晶振	CRYSTAL 3.6864MHZ 16PF SMD	HC49/4HSMX
LFXTAL059627REEL	IQD晶振	CRYSTAL 38.4000MHZ 10PF SMD	IQXC-42
LFXTAL082135CUTT	IQD晶振	CRYSTAL 48.0000MHZ 8PF SMD	IQXC-42
LFXTAL057623REEL	IQD晶振	CRYSTAL 24.0000MHZ 8PF SMD	IQXC-180 AUTO
