EC3625ETTS-125.000M,5032mm,Ecliptek四脚贴片晶振,无线应用晶振
频率:125.000MHz
尺寸:5.0x3.2x1.3mm
EC3625ETTS-125.000M,5032mm,Ecliptek四脚贴片晶振,无线应用晶振,Ecliptek晶振,日蚀晶振,欧美进口晶振,型号:EC36系列,编码为:EC3625ETTS-125.000M,频率:125.000MHz,电压:3.3V,工作温度范围:-40℃至+85℃,频率稳定性:±25ppm,CMOS输出晶振,小体积晶振尺寸:5.0x3.2x1.3mm表面封装,四脚贴片晶振,时钟振荡器,5032晶振,有源晶振,石英晶振,石英晶体振荡器。具有超小型,轻薄型,高品质,高可靠性,耐热及耐环境等特点。应用于:移动通讯晶振,无线网络晶振,导航仪晶振,汽车电子晶振,安防设备晶振,智能家居等应用。

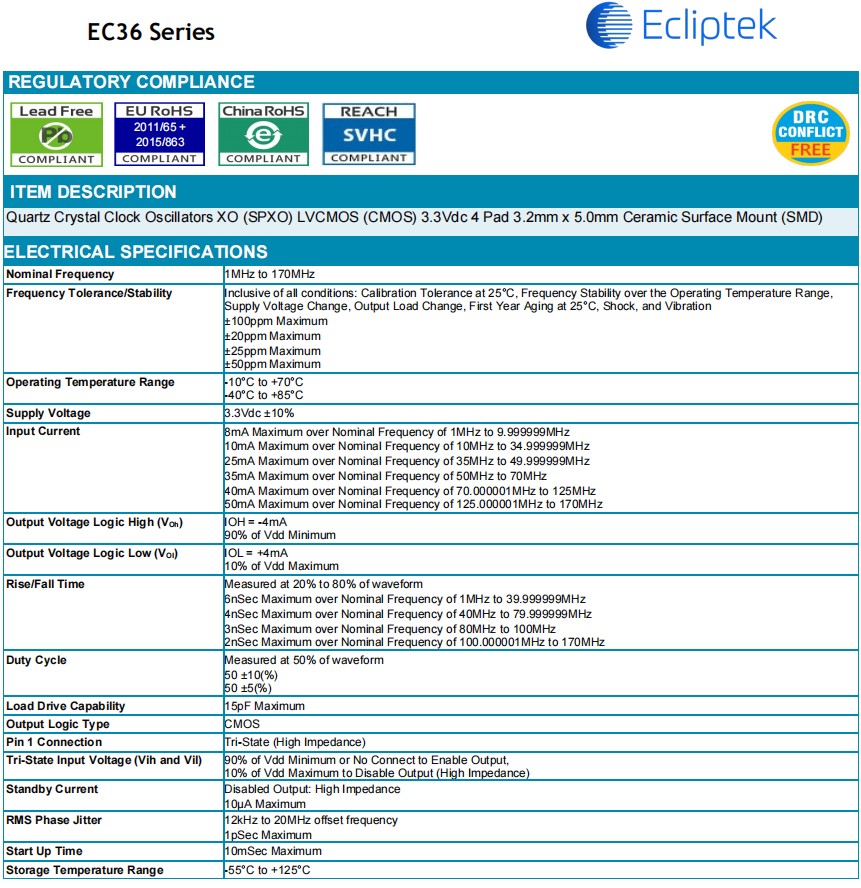

EC3625ETTS-125.000M,5032mm,Ecliptek四脚贴片晶振,无线应用晶振,参数表
Nominal Frequency
125 MHz
Frequency Tolerance/Stability
Inclusive of all conditions: Calibration Tolerance at 25°C, Frequency Stability over the Operating Temperature Range,
Supply Voltage Change, Output Load Change, First Year Aging at 25°C, Shock, and Vibration
±100ppm Maximum
±20ppm Maximum
±25ppm Maximum
±50ppm Maximum
Operating Temperature Range
- 10°C to +70°C
-40°C to +85°C
Supply Voltage
3.3Vdc ±10%
Input Current
8mA Maximum over Nominal Frequency of 1MHz to 9.999999MHz
10mA Maximum over Nominal Frequency of 10MHz to 34.999999MHz
25mA Maximum over Nominal Frequency of 35MHz to 49.999999MHz
35mA Maximum over Nominal Frequency of 50MHz to 70MHz
40mA Maximum over Nominal Frequency of 70.000001MHz to 125MHz
50mA Maximum over Nominal Frequency of 125.000001MHz to 170MHz
Output Voltage Logic High (VOh)
IOH = -4mA
90% of Vdd Minimum
Output Voltage Logic Low (VOl)
IOL = +4mA
10% of Vdd Maximum
Rise/Fall Time
Measured at 20% to 80% of waveform
6nSec Maximum over Nominal Frequency of 1MHz to 39.999999MHz
4nSec Maximum over Nominal Frequency of 40MHz to 79.999999MHz
3nSec Maximum over Nominal Frequency of 80MHz to 100MHz
2nSec Maximum over Nominal Frequency of 100.000001MHz to 170MHz
Duty Cycle
Measured at 50% of waveform
50 ±10(%)
50 ±5(%)
Load Drive Capability
15pF Maximum
Output Logic Type
CMOS
Pin 1 Connection
Tri-State (High Impedance)
Tri-State Input Voltage (Vih and Vil)
90% of Vdd Minimum or No Connect to Enable Output,
10% of Vdd Maximum to Disable Output (High Impedance)
Standby Current
Disabled Output: High Impedance
10µA Maximum
RMS Phase Jitter
12kHz to 20MHz offset frequency
1pSec Maximum
Start Up Time
10mSec Maximum
Storage Temperature Range
-55°C to +125°C

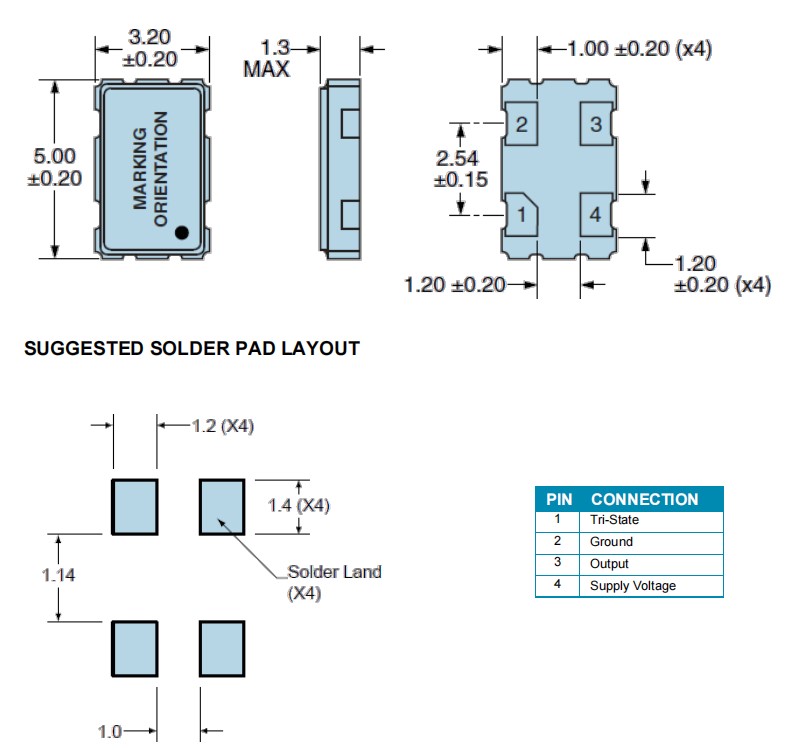

EC3625ETTS-125.000M,5032mm,Ecliptek四脚贴片晶振,无线应用晶振,尺寸图
| 产品编码 | 品牌 | 型号 | 频率 | 长 | 宽 | 高 |
| EC3600ETTS-18.432M TR | Ecliptek晶振 | EC36 | 18.432 MHz | 5mm | 3.2mm | 1.3mm |
| EC3600ETTTS-24.000M TR | Ecliptek晶振 | EC36 | 24 MHz | 5mm | 3.2mm | 1.3mm |
| EC3620ETTS-20.000M TR | Ecliptek晶振 | EC36 | 20 MHz | 5mm | 3.2mm | 1.3mm |
| EC3620ETTS-24.000M TR | Ecliptek晶振 | EC36 | 24 MHz | 5mm | 3.2mm | 1.3mm |
| EC3620ETTS-25.000M | Ecliptek晶振 | EC36 | 25 MHz | 5mm | 3.2mm | 1.3mm |
| EC3620ETTS-25.000M TR | Ecliptek晶振 | EC36 | 25 MHz | 5mm | 3.2mm | 1.3mm |
| EC3620ETTS-28.63636M | Ecliptek晶振 | EC36 | 28.63636 MHz | 5mm | 3.2mm | 1.3mm |
| EC3620ETTS-31.250M TR | Ecliptek晶振 | EC36 | 31.25 MHz | 5mm | 3.2mm | 1.3mm |
| EC3620ETTS-36.864M | Ecliptek晶振 | EC36 | 36.864 MHz | 5mm | 3.2mm | 1.3mm |
| EC3620ETTS-36.864M TR | Ecliptek晶振 | EC36 | 36.864 MHz | 5mm | 3.2mm | 1.3mm |
| EC3620ETTS-50.000M TR | Ecliptek晶振 | EC36 | 50 MHz | 5mm | 3.2mm | 1.3mm |
| EC3620ETTS-62.208M TR | Ecliptek晶振 | EC36 | 62.208 MHz | 5mm | 3.2mm | 1.3mm |
| EC3620ETTS-64.000M TR | 5032晶振 | EC36 | 64 MHz | 5mm | 3.2mm | 1.3mm |
| EC3620ETTS-66.000M TR | Ecliptek晶振 | EC36 | 66 MHz | 5mm | 3.2mm | 1.3mm |
| EC3620ETTS-77.760M | Ecliptek晶振 | EC36 | 77.76 MHz | 5mm | 3.2mm | 1.3mm |
| EC3620ETTTS-24.000M | Ecliptek晶振 | EC36 | 24 MHz | 5mm | 3.2mm | 1.3mm |
| EC3620ETTTS-25.000M TR | Ecliptek晶振 | EC36 | 25 MHz | 5mm | 3.2mm | 1.3mm |
| EC3620ETTTS-36.864M | Ecliptek晶振 | EC36 | 36.864 MHz | 5mm | 3.2mm | 1.3mm |
| EC3620ETTTS-66.666M TR | Ecliptek晶振 | EC36 | 66.666 MHz | 5mm | 3.2mm | 1.3mm |
| EC3620ETTTS-77.760M TR | Ecliptek晶振 | EC36 | 77.76 MHz | 5mm | 3.2mm | 1.3mm |
| EC3625ETTS-125.000M | Ecliptek晶振 | EC36 | 125 MHz | 5mm | 3.2mm | 1.3mm |
| EC3625ETTS-50.000M TR | Ecliptek晶振 | EC36 | 50 MHz | 5mm | 3.2mm | 1.3mm |
| EC3625ETTTS-100.000M TR | Ecliptek晶振 | EC36 | 100 MHz | 5mm | 3.2mm | 1.3mm |
| EC3625ETTTS-160.000M | Ecliptek晶振 | EC36 | 160 MHz | 5mm | 3.2mm | 1.3mm |
| EC3625ETTTS-25.000M TR | Ecliptek晶振 | EC36 | 25 MHz | 5mm | 3.2mm | 1.3mm |
| EC3625ETTTS-27.000M TR | Ecliptek晶振 | EC36 | 27 MHz | 5mm | 3.2mm | 1.3mm |
| EC3625ETTTS-4.000M | Ecliptek晶振 | EC36 | 4 MHz | 5mm | 3.2mm | 1.3mm |
| EC3625ETTTS-40.000M | Ecliptek晶振 | EC36 | 40 MHz | 5mm | 3.2mm | 1.3mm |
| EC3625ETTTS-50.000M | Ecliptek晶振 | EC36 | 50 MHz | 5mm | 3.2mm | 1.3mm |
| EC3625ETTTS-50.000M TR | Ecliptek晶振 | EC36 | 50 MHz | 5mm | 3.2mm | 1.3mm |
| EC3625ETTTS-80.000M | Ecliptek晶振 | EC36 | 80 MHz | 5mm | 3.2mm | 1.3mm |
