ECS晶振,陶瓷晶振,ECS-HFR-B晶振

频率：20~50MHZ

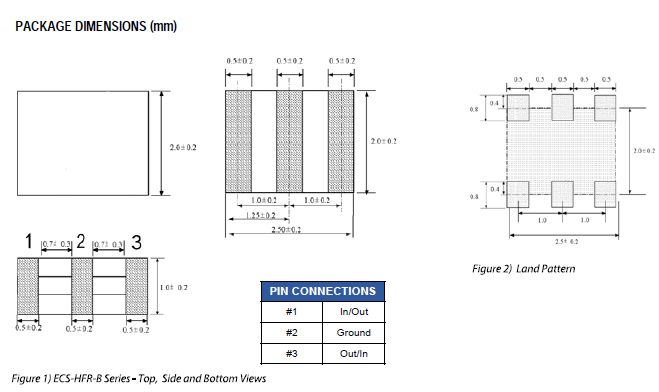

尺寸：2.5×2.0mm

贴片陶瓷晶振是指晶振内部本身有自带负载电容的陶瓷谐振器, “压电陶瓷”, 与CR,LC电路不同,陶瓷振荡子利用的是机械谐振而不是像压电石英晶体一样电谐振的方式起振.这意味着它基本上不受外部电路或电源电压波动的影响.从而可以制作成无需调整的高度稳定的振荡电路.作为微处理器在电路中使时钟振荡器的匹配最适合的元件,并且得到了广泛应用.

订购热线：0755-27838351

ECS晶振,陶瓷晶振,ECS-HFR-B晶振，ECS Inc.晶振集团与世界各地的组织合作,几乎每一个行业,以及每一个规模,从初创企业到全球财富500强组织.所使用到的晶振,贴片晶振,石英晶体振荡器,有源晶振压控晶振等元件遍布各行各业。这些制造地点拥有最严格的质量管理认证,开始于ISO 9001 / 2008、同位素的ISO14001和AECQ产品的国际组织。ECS Inc国际晶振集团符合世界各地对于石英晶体,贴片晶振,有源晶振,晶体振荡器等产品要求的所有标准.质量符合国际标准体现了在商业实践和产品方面的卓越品质。ECS Inc晶振不仅要让客户满意并且要超越客户所期望的.激励鼓励全体员工通过激发创造力、主动性和责任感来促进大家做更有意义的事.贴片型陶瓷谐振器,2.5×2.0mm贴片谐振器,ECS-HFR-B晶振

PART NUMBER *

FREQUENCY
RANGE(MHz)

FREQUENCY
ACCURACY@ 25°C (%)

FREQUENCY
ACCURACY
@ 25°C (%)

ESR

(Ω)

MAX.

INSULATION

RESISTANCE

@ 10VDC

ECS-HFR-B

20.00 ~ 30.00

+0.5

+0.3

100 M Ω Min.

ECS-HFR-B

30.10~50.00

+0.5

+0.3

100 M Ω Min.

贴片型陶瓷谐振器,2.5×2.0mm贴片谐振器,ECS-HFR-B晶振

石英晶振在设计时:

机械振动的影响

当晶体产品上存在任何给定冲击或受到周期性机械振动时，比如：压电扬声器，压电蜂鸣器，以及喇叭等，输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响，我们推荐事先检查并按照下列安装指南进行操作。

PCB设计指导

(1) 理想情况下，机械蜂鸣器应安装在一个独立于晶体器件的PCB板上。如果您安装在同一个PCB板上，最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时，机械振动程度有所不同。建议遵照内部板体特性。

(2) 在设计时请参考相应的推荐封装。

(3) 在使用焊料助焊剂时，按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。

(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。

存储事项

(1)在更高或更低温度或高湿度环境下长时间保存晶体产品时，会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品，并在开封后尽可能进行安装，以免长期储藏。

正常温度和湿度：

温度：+15°C 至 +35°C，湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。

(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。贴片型陶瓷谐振器,2.5×2.0mm贴片谐振器,ECS-HFR-B晶振

ECS晶振集团遵守所有适用的有关环境、健康和安全的法律和法规以及公司自己的有关环境、工业卫生和安全的方针和承诺.

与我们的员工一起开创并保持一个免于事故的压电石英晶体元器件、晶振,石英晶振,压电石英晶体、有源晶体工作场所.

ECS Inc国际晶振集团重视污染预防,消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效.

ECS Inc国际晶振集团将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中.

加强污染防治,减少现有的污染废弃物以及在未来晶振,石英晶体谐振器, 压控振荡器, 石英水晶振荡子生产制造中所产生的污染.

ECS Inc国际晶振集团为确保安全、提高保护预防措施、产品的可靠性以及职业安全,确保职业健康与环境的优越性,通过正式的管理评审和对健康、安全和环境实施效果的持续改进,保护人群及财产与环境.

ECS晶振集团以最小化使用危险材料、能源和其它资源为目的进行公司产品及服务的安全生产和使用,并确保回收利用.以防治污染、保存资源的方式进行商务运作,并积极地对以往的环境破坏进行揭露.持续改进,将环境管理与商务运行和决策过程高度集成,规范其行为.不断进行持续改进的实践.

ECS Inc国际晶振集团按照IS014001标准的要求,建立环境管理体系,并在环境目标和方案设定之后追求持续的环境改善.贴片型陶瓷谐振器,2.5×2.0mm贴片谐振器,ECS-HFR-B晶振
