大河晶振,OSC晶振,FCXO-05/05W晶振

频率:1~80MHZ

尺寸:2.5×2.0mm

有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC(TSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15 μA以下,编带包装方式可对应自动搭载及IR回流焊接(无铅对应)产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要..

订购热线:0755-27838351
QQ咨询 点击这里给我发消息

大河晶振,OSC晶振,FCXO-05/05W晶振,大河晶振公司是一家电子设备制造商如石英晶体谐振器、石英晶体振荡器,普通晶体振荡器(PXO)、压控晶体振荡器(VCXO).特别是对SMD型贴片晶振(表面贴装器件型)小型晶体器件,我们一直在优先作为业内领先的公司,积累了原始的诀窍.因此,我们从许多客户赢得信任,为“小型的河”.

自1949开始生产电阻,我们一直致力于开发有吸引力的设备,并扩大我们的业务作为我们的整个集团,旨在获得更高的客户满意度.

贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定。

2

项目

符号

FCXO-05/05W晶振规格说明

条件

输出频率范围

f0

1 MHz to 80 MHz

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

1.80 V ,2.5V, 3.3 V

请联系我们以了解更多相关信息

储存温度

T_stg

-55℃to +125℃

裸存

工作温度

T_use

G: -40℃to +85℃

请联系我们查看更多资料http://www.seikocrystal.com/

H: -40℃to +105℃

J: -40℃to +125℃

频率稳定度

f_tol

J: ±10 × 10-6



L: ±30 × 10-6

T: ±50 × 10-6

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC极, L_CMOS≦15 pF

输出电压

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



输出负载条件

L_CMOS

15 pF Max.



输入电压

VIH

80% VCC Max.

ST 终端

VIL

20 % VCC Max.

上升/下降时间

tr / tf

4 ns Max.

20 % VCC to 80 % VCC 极, L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6 / year Max.

+25℃,初年度,第一年

3

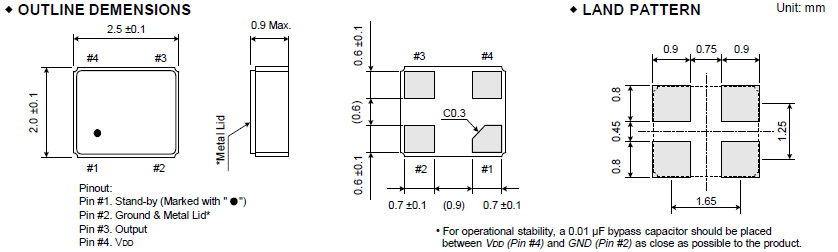

FCXO-05&05W_ 2.5_2.0 OSC

4

所有产品的共同点

1:抗冲击

抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.

2:辐射

将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射.

3:化学制剂 / pH值环境

请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品.

4:粘合剂

请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能.)

5:卤化合物

请勿在卤素气体环境下使用晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.

6:静电

过高的静电可能会损坏贴片晶振,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.

5

大河晶振以“遵纪守法”、“零排放”和“削减废弃物”为基本方针进行废弃物管理。

随着事业的成长,碳排放呈现增加的趋势,但是大河将继续推进由防止地球变暖特别委员会开展的活动,作为活动主体的事业所,通过横向开展改进能源效率的措施、与积极实施性价比较高的节能措施,为削减大河集团整体的碳排放总量而努力。

大河石英晶振符合 ISO 9001和ISO 14001认证,大河严格遵守质量和环保性能的需求.随着数字网络在全球范围内的普及,贴片晶振组件将履行更为关键的作用.我们将着手解决发展下一代有价值的部件的挑战.我们仍然致力于为我们的股东,企业合作伙伴,社区和员工更大的利益相关者的满意度.通过企业管理,值得普遍尊重,我们努力实现可持续经营,丰富社会.

大河晶振深入贯彻落实科学发展观,牢固树立安全发展理念,强化责任,狠抓落实,加强防范,坚决遏制重特大事故发生。

推进晶振,压电石英晶体、有源晶体等元器件的环保型业务,充分发挥综合实力,推进环保型业务,为减轻社会的环境负荷做出贡献.

大河晶振公司提供从材料的选定到废弃过程中考虑环境质量的产品。加强制度建设,深化环境监管,向环境污染宣战,促进经济与环境协调发展。
