大河晶振,贴片晶振,FCXO-05C晶振

频率：22-87KHZ

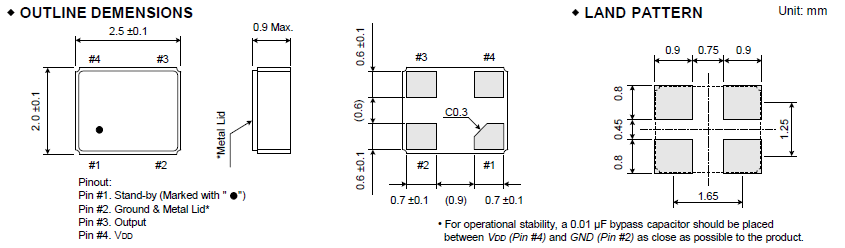

尺寸：2.5×2.0mm

贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求

订购热线：0755-27838351

大河晶振,贴片晶振,FCXO-05C晶振，具有最适合于移动通信设备用途的高稳定的频率温度特性.为对应低电源电压的产品.(可对应DC +1.8 V±0.1 V to +3.2 V±0.1 V )高度：最高1.0 mm,体积：0.007 cm3,重量：0.024g,超小型,轻型.低消耗电流,表面贴片型产品.（可对应回流焊）无铅产品.满足无铅焊接的回流温度曲线要求.

石英晶振高精度晶片的抛光技术：贴片晶振是目前晶片研磨技术中表面处理技术的最高技术，最终使晶振晶片表面更光洁，平行度及平面度更好，降低谐振电阻，提高Q值。从而达到一般研磨所达不到的产品性能，使石英晶振的等效电阻等更接近理论值，使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。大河晶振,OSC晶振,FCXO-05C晶振

项目	符号	晶振规格说明	条件
输出频率范围	f0	22-87KHZ	请联系我们以便获取其它可用频率的相关信息
电源电压	VCC	1.80 V ，2.5V， 3.3 V	请联系我们以了解更多相关信息
储存温度	T_stg	-55℃to +125℃	裸存
工作温度	T_use	G: -40℃to +85℃	请联系我们查看更多资料http://www.seikocrystal.com/
		H: -40℃to +105℃
		J: -40℃to +125℃
频率稳定度	f_tol	J: ±10 × 10-6
		L: ±30 × 10-6
		T: ±50 × 10-6
功耗	ICC	3.5 mA Max.	无负载条件、最大工作频率
待机电流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC极, L_CMOS≦15 pF
输出电压	VOH	VCC-0.4V Min.
输出电压	VOL	0.4 V Max.
输出负载条件	L_CMOS	15 pF Max.
输入电压	VIH	80% VCC Max.	ST 终端
输入电压	VIL	20 % VCC Max.	ST 终端
上升/下降时间	tr / tf	4 ns Max.	20 % VCC to 80 % VCC 极, L_CMOS=15 pF
振荡启动时间	t_str	3 ms Max.	t=0 at 90 %
频率老化	f_aging	±3 × 10-6 / year Max.	+25℃,初年度,第一年

有源晶振,FCXO-05C晶振,石英晶体振荡器

一般来说，微处理器的振荡电路由考毕兹电路显示派生如下：大河晶振,贴片晶振,FCXO-05C晶振

镉和CG是外部负载电容，其中已建成的芯片组。（请参阅芯片组的规格）

Rf为具有200KΩ?1MΩ反馈电阻。它的内置芯片一般设置。

Rd为限流电阻470Ω与1KΩ?。这个阻力是没有必要的公共电路，但仅用于具有高电源电路。有源晶振,FCXO-05C晶振,石英晶体振荡器

一个稳定的振荡电路需要的负电阻，其值应是晶振阻力的至少五倍。它可写为|-R|>5的Rr。

例如，为了获得稳定的振荡电路中，IC的负电阻的值必须小于？200Ω时的晶振电阻值是40Ω。负阻“的标准来评估一个振荡电路的质量。在某些情况下，例如老化，热变化，电压变化，以及等等，电路可能不会产生振荡的“Q”值是低的。因此，这是非常重要的衡量负电阻（-R）以下说明：

QQ截图20180820144807

线路连接的电阻（R）与晶体串联

（2）从起点到振荡的停止点调整R的值。

（3）振荡期间测量R的值。

（4）你将能够获得负电阻的值，|·R|= R +的Rr，和RR =晶振的阻力。

附：所连接的电路的杂散电容，可能会影响测定值。

如果石英晶振的参数是正常的，但它不工作稳步振荡电路中，我们将不得不找出IC的电阻值是否过低驱动电路。如果是这样的话，我们有三种方法来改善这样的情况：

降低外部电容（Cd和CG）的值，并采用其他贴片晶振具有较低负载电容（CL）。

采用具有较低电阻（RR）的有源晶振。

使用光盘和CG的不等价的设计。我们可以增加镉（XOUT）的负载电容和降低CG（辛）的负载电容以提高从辛波形幅度将在其后端电路中使用的输出。

当有信号输出从XOUT但不辛，其表示后面的功耗的情况下 - 电极后端电路是极其巨大的。我们可以添加一个缓冲电路的输出和它的后电极之间，以驱动后端电路。

但1-5的方法上面提到的，你也可以按照步骤1-4-4的三种方法。如有不明白请联系我公司晶振的应用工程师和IC制造商寻求进一步的帮助，如果你的问题不能得到解决。系统无法运行，因为晶体没有足够的输出波形振幅。有源晶振,FCXO-05C晶振,石英晶体振荡器
