Pletronics晶振,3225晶振,PE44F/PE44G晶振

频率:13.5~110.0MHZ

尺寸:3.2×2.5mm

小尺寸的TCXO温补晶振内部晶片焊接模式采用了,高精密点胶技术,晶片胶点的位置、大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用、使晶片的点胶的精度在±0.02mm之内,确保TCXO晶体产品精度,稳定性能良好发挥功能。
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

Pletronics晶振,3225晶振,PE44F/PE44G晶振,1979年,在美国华盛顿州成立了Pletronics公司,至今已有超过30年之久的工程和制造经验。主营石英晶振,贴片晶振, 有源晶振,压控振荡器,(PXO)普通晶体振荡器,(TCXO)温补晶体振荡器等。所生产的产品使用范围广包括亚洲、欧洲和北美的制造业.Pletronics晶振公司拥有国际工程,物流和销售支持.产品设计创新,价格竞争有优势,订货交期时间短在业界具有较好的声誉.2008年为新兴技术发布了重要的新产品,如超精密有源晶振,低损耗石英晶体振荡器等.Pletronics晶振公司关注用户需求,不断研发新品,改善现有产品。Pletronics晶振,3225贴片晶体振荡器,PE44F/PE44G晶振


2

型号

PE44F/PE44G晶振(TCXO)

输出频率范围

13.5~110MHz

标准频率

16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz

电源电压范围

+1.7~+3.5V

电源电压(Vcc)

+1.8V/+2.6V/+2.8V/+3.0V/+3.3V

消耗电流

+1.5mA max.(f≦26MHz)/+2.0mA max.(26<f≦52MHz)

待机时电流

-

输出电压

0.8Vp-p min.(f≦52MHz)(削峰正弦波/DC-coupled)

输出负载

10kΩ//10pF

频率稳定度

常温偏差

±1.5×10-6 max.(After 2 reflows)

温度特性

±0.5×10-6,±2.5×10-6 max./-30~+85℃
±0.5×10-6,±2.5×10-6 max./-40~+85℃(Option)

电源电压特性

±0.2×10-6 max.(VCC ±5%)

负载变化特性

±0.2×10-6 max.(10kΩ//10pF±10%)

长期变化

±1.0×10-6 max./year

频率控制

控制灵敏度

-

频率控制极性

-

启动时间

2.0ms max.

3

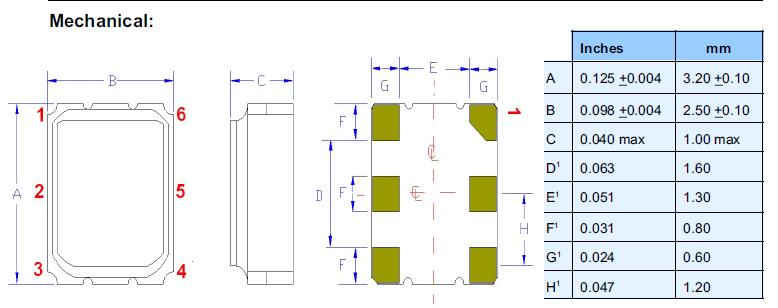

pe44fg 2.5v 3225 CMOS

4

在使用Pletronics晶振时应注意以下事项:

石英晶体振荡器和实时时钟模块:

所有石英晶体振荡器和实时时钟模块都以IC形式提供.

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.

电源线路

电源的线路阻抗应尽可能低.

输出负载

建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间).

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;

热影响

重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

安装方向

振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.Pletronics晶振,3225贴片晶体振荡器,PE44F/PE44G晶振

5

Pletronics晶振环保基本理念:

Pletronics晶振公司运用ISO14001环境管理系统进行环境管理,尽最大可能减小业务活动对环境造成的负担,并通过业务发展推进环境改善.

1.Pletronics晶振集团将建立可行的技术及经济性环境目标,并确保其环境保护活动的质量.集团公司将关注所有环境适用的法律、法规和协议的遵守情况.另外为更有效的进行环境保护,将建立自己的特有的环境标准.

2.Pletronics晶振根据需要,提高环境技术、材料和压电石英晶体元器件、晶振,石英晶振,有源晶振,压控振荡器,压电石英晶体、有源晶体产品的发展信息及环境管理活动的公开性.减少污染物排放。

3.保持就健康安全环境问题与临近摄取进行对话.通过在环境控制方面实施优秀的管理实践,以保护环境和与强生公司全球运作相关的自然资源.向员工灌输环境价值观。

4.在所有的压电石英晶体、有源晶体、压电陶瓷谐振器,晶体振荡器,有源晶振产品和生产过程中应用最佳环境实用技术,为全球可持续发展做出贡献.

5.对3225晶振资源进行有效利用.减少废物的产生,对其排放的责任进行有效管理,有效地使用能源。

6.在积极公开有关环境的信息的同时,通过支持环保活动,广泛地为社会作贡献.致力于保护生物多样性和可持续利用.切实运行环境管理系统PDmCA(Plan-Do-multiple Check-Act),努力提高环境性能,不断改善运用系统。Pletronics晶振,3225贴片晶体振荡器,PE44F/PE44G晶振

6

精工富士晶振-华尔正规渠道指定供应商

服务热线:0755-27838351

手机联系:138-2330-0879

Q Q联系:632862232

邮 箱:konuaer@163.com

地 址:广东深圳市宝安区宝安大道东95号浙商大厦1905

采购:Pletronics晶振,3225晶振,PE44F/PE44G晶振

  • *联系人:
  • *手机:
  • 公司名称:
  • 邮箱:
  • *采购意向:
  • *验证码:验证码

跟此产品相关的产品 / Related Products

NDK晶振,温补晶振,NT2520SE晶振
NDK晶振,温补晶振,NT2520SE晶振
温补晶振(TCXO)产品本身具有温度补偿作用,高低温度稳定性:频率精度高0.5 PPM~2.0 PPM,工作温度范围: - 30度~85度,电源电压:1.8V~3.3V之间可供选择,产品本身具有温度电压控制功能,世界上最薄的晶振封装,频率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因产品性能稳定,精度高等优势,被广泛应用到一些比较高端的数码通讯产品领域,GPS全球定位系统,智能手机,WiMAX和蜂窝和无线通信等产品,符合RoHS/无铅.

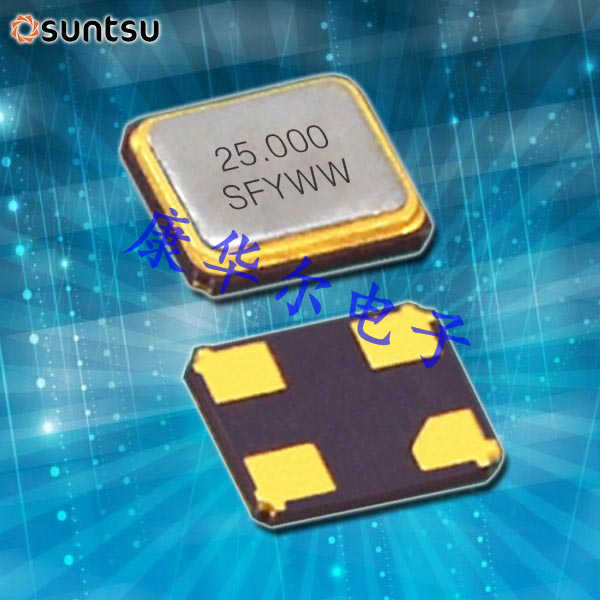

松图晶振,SXT324晶振,SXT32420FD27-24.576M,6G以太网晶振
